在电解电镀等工业中，常用到低电压大电流（例如几十伏，几千至几万安）可调直流电源。图2-28 为带平衡电抗器的双反星形可控整流电路。其变压器二次侧为两组匝数相同极性相反的绕阻，分别接成两组三相半波电路。变压器二次侧两绕组的极性相反可消除

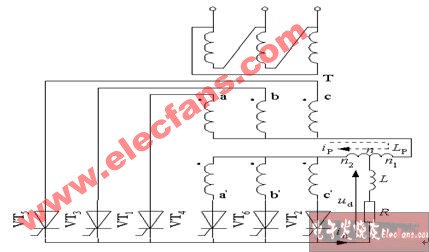

图2-28 带平衡电抗器的双反星形可控整流电路

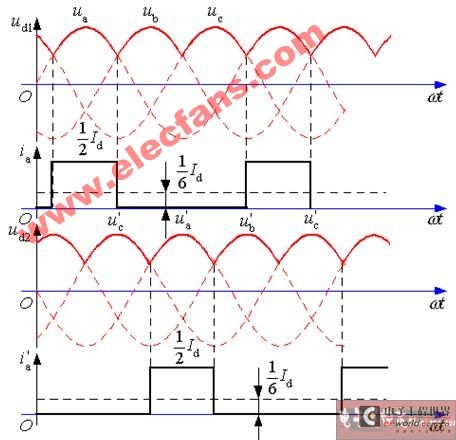

图2-29 双反星形电路，a=0°时两组整流电压、电流波形

铁芯的直流磁化，设置电感量为Lp的平衡电抗器是为保证两组三相半波整流电路能同时导电。与三相桥式电路相比，在采用相同晶闸管的条件下，双反星形电路的输出电流可大一倍。
平衡电抗器的作用：
两个直流电源并联时，只有当电压平均值和瞬时值均相等时，才能使负载均流，
双反星形电路中，两组整流电压平均值相等，但瞬时值不等，

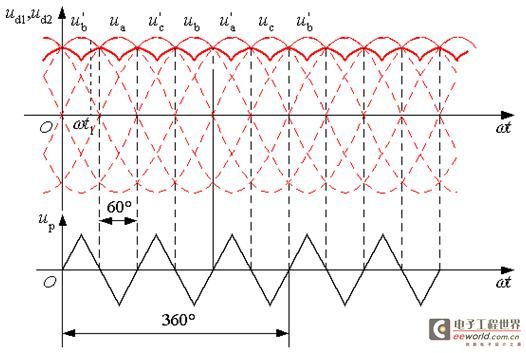

两个星形的中点n1和n2间的电压等于ud1和ud2之差。该电压加在Lp上，产生电流ip，它通过两组星形自成回路，不流到负载中去，称为环流或平衡电流，
考虑到ip后，每组三相半波承担的电流分别为。为了使两组电流尽可能平均分配，一般使Lp值足够大，以便限制环流在负载额定电流的1%～2%以内。
