单相全波可控整流电路

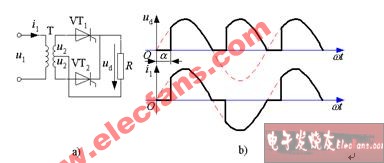

图2-9 单相全波可控整流电路及波形
     单相全波与单相全控桥从直流输出端或从交流输入端看均是基本一致的。
     两者的区别：
（1）单相全波中变压器结构较复杂，绕组及铁芯对铜、铁等材料的消耗多；
（2）单相全波只用2个晶闸管，比单相全控桥少2个，相应地，门极驱动电路也少2个；但是晶闸管承受的最大电压为 ，是单相全控桥的2倍；
（3）单相全波导电回路只含1个晶闸管，比单相桥少1个，因而管压降也少1个
从上述（2）、（3）考虑，单相全波电路有利于在低输出电压的场合应用。
