CD4046构成的电压频率转换器电路 - 模拟电源 -

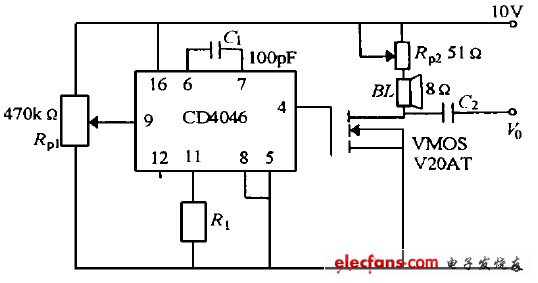

只使用锁相环中的压控振荡器就可构成电压频率转换器。电路的特点是将12脚悬空, 使R2趋向无穷大, 则输出的最小频率为0Hz, 取R1= 100k, C1= 100pF, VDD= 10V 时, 输出的最高频率为20kHz。改变电位器RP1 的位置, 使VCO 的控制电压从0V 连续升到VDD , 从第4脚就可以得到0Hz～ 20kHz 的输出信号。VMOS 管V20AT作功率输出级, 监听扬声器BL 与RP2组成漏极负载, RP2兼作音量控制。将RP1的频率刻度盘用标准频率计校准后, 即可作为音频信号发生器使用。该电路如果去掉RP1, 改用敏感元件和电压比较电路构成输入级, 即为多用途越限报警器。CD4046构成的电压频率转换器电路:
