（特征：使用专用IC基准电源电路）

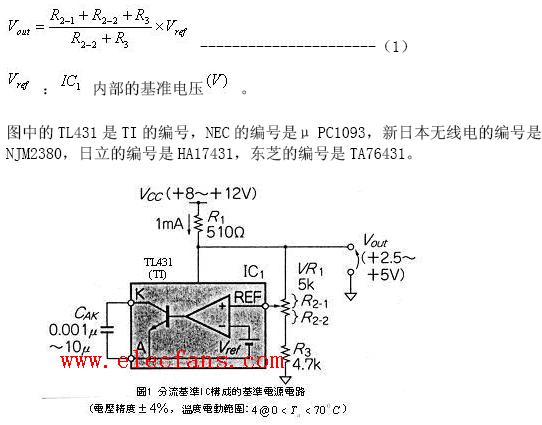

图1是分流基准（shunt regulator）IC构成的基准电源电路，本电路可以利用
外置电阻R1与R2的设定，使输出电压在2.5V--5.0V范围内变化，输出电
压Vout可利用下式求得：
输出电压可变的基准电源电路图
图中的TL431是TI 的编号，NEC的编号是μ PC1093，新日本无线电的编号是
NJM2380，日立的编号是HA17431，东芝的编号是TA76431。
