实用降压变换电源电路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-24　
进入嵌入式论坛与网友讨论>>

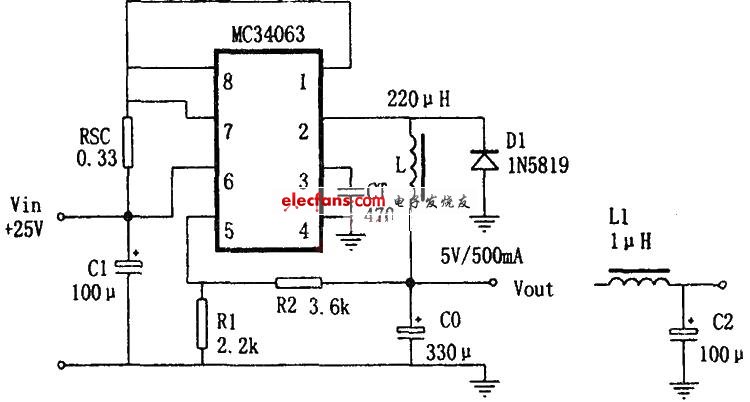

MC34063是一种开关型高效DC/DC变换集成电路。其特点是：（VIN=25V,Io=500mA时）线性调整率为12mV±0.12%；负载调整率为3mV±0.03%；纹波电压为120mV。如果加一级滤波器（如图中所示）输出纹波降为40mV;变换效率为82%;短路限制电流为1.1A。用它制作的+25/+5V降压变换电源如图所示:
