他激开关稳压电源原理图 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-24

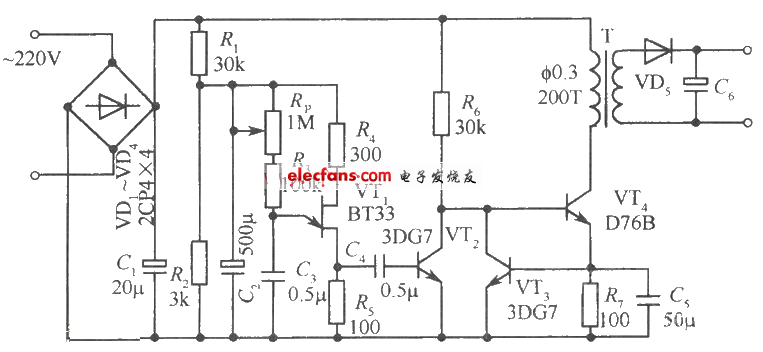

脉冲发生器由单结晶体管 VT1，电阻R3、R4、R5，电位器Rp和电容C3组成，改变电位器Rp的阻值可以改变脉冲频率。VDl～VD4和C1是整流滤波电路，将220V交流电网电压变成300V直流电压。C4为输出脉冲的耦合电容。R1与R2将300V直流电压分压给单结管VTl提供20～30V的工作电压。VT2是反相放大管，将脉冲发生器输出的正极性脉冲进行倒相放大，给开关管 VT4输送一个负极性脉冲，使其在VT1输出正极性脉冲时截止。如图所示是他激式开关稳压电源电路：
