车载音频放大器的 300W 、4 相升压转换器电路图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

TPS40090 多相降压控制器的 4 相、300W 升压电源,该转换器设计旨在处理一般会出现在音频应用中的 500W 峰值猝发。通常,在多相降压结构中,该控制器通过感应输出电感中的平均电流来平衡每一相位的电力。相反,在一个多相升压结构中,对电流的感应是在安装于每一个 FET 源极上的电阻器中进行的。通过在每一个 FET 中平衡峰值电流,多相控制器在所有升压相位中均匀地分配电力。来自控制器的栅极驱动信号为逻辑电平,因此每一个相位都要求具有一个 MOSFET 驱动器。本设计中,可以使用一个双通道 MOSFET 驱动器(例如:UCC27324)来减少组件的数量。

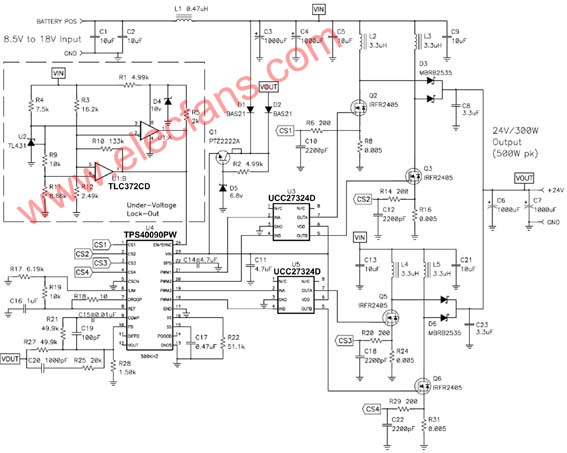

图1  针对车载音频放大器的 300W 、4 相升压转换器
