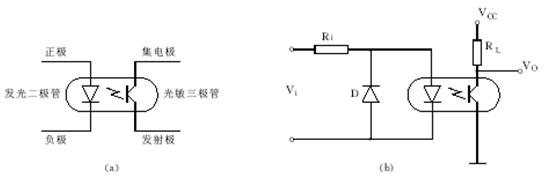

开关量输入输出通道和模拟量输入输出通道，都是干扰窜入的渠道，要切断这条渠道，就要去掉对象与输入输出通道之间的公共地线，实现彼此电隔离以抑制干扰脉冲。最常见的隔离器件是光电耦合器,其内部结构见下图 ：
具有4个模拟量输入通道的抗干扰电路原理图
必须注意的是：当用光电耦合器来隔离输入输出通道时，必须对所有的信号(包括数字量信号、控制信号、状态信号)全部隔离，使得 被隔离 的两边没有任何电气上的联系。否则这种隔离是没有意义的。
