       单片机是一门实践性非常强的学科，如果只看教程，光说不练是很难真正领会单片机技术的，更不用说进行单片机的相关产品开发了。电子发烧友网基于此整合《单片机典型论文竞赛题精华集锦》，以飨电子发烧友网读者。也希望读者能根据提供的相关单片机典型论文竞赛题要求结合单片机开发板，写源程序，不断调试实验，积累更多开发经验和思路，真正踏进单片机开发大门。

　　单片机论文一 简易数控直流电源

　　第一届（1994年）全国大学生电子设计竞赛题目

　　一、设计任务

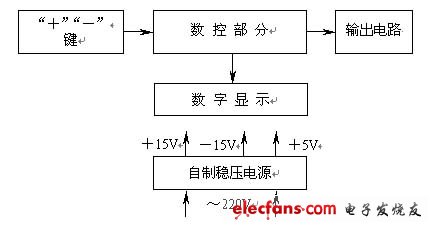

　　设计出有一定输出电压范围和功能的数控电源。其原理示意图如下：

　　

　　二、设计要求

　　1．基本要求

　　（1）输出电压：范围0～＋9.9V，步进0.1V，纹波不大于10mV；

　　（2）输出电流：500mA；

　　（3）输出电压值由数码管显示；

　　（4）由“＋”、“－”两键分别控制输出电压步进增减；

　　（5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。

　　2．发挥部分

　　（1）输出电压可预置在0～9.9V之间的任意一个值；

　　（2）用自动扫描代替人工按键，实现输出电压变化（步进0.1V不变）；

　　（3）扩展输出电压种类（比如三角波等）。

　　三、评分意见》 项 目得分基本要求方案设计与论证、理论计算与分析、电路图30实际完成情况50总结报告20发挥部分完成第一项5完成第二项15完成第三项20
