无源软开关Boost电路图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-24

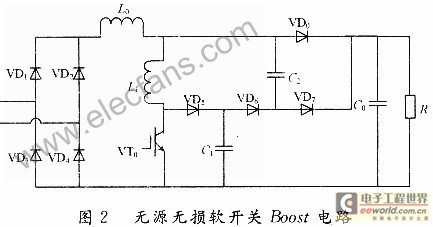

图所示为无源开关Boost电路、串联电感及无损SNUBBER电路。与普通的Boost电路相比,增加电感L1限制因VD0的反向恢复而产生的VT0开启冲击电流,C2→VD7作为VD0的SNUBBER电路,VD5→VD6→VD7的串联结构和L1→C1→C2之间的谐振与能量转换也有利于抑制VT0的开启冲击电流。
