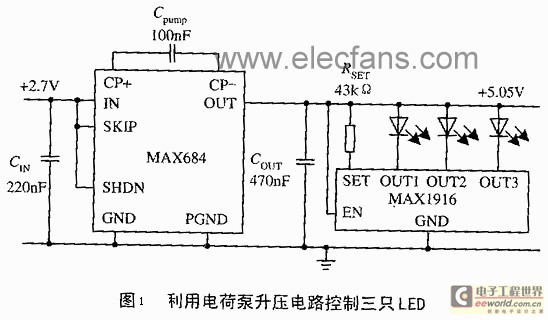

利用MAX684的关断控制引脚或MAX1916的使能控制引脚可以关闭LED。对于正向电压在3.5～4.2V(在20mA条件下)的白光LED 通常需要升压转换器,可以用电荷泵(如MAX682～MAX684)与MAX1916共同构成这种LED 的驱动 电路,如图1所示。MAX682～MAX684能够将2.7V的输入电压转换为5.05V输出,输出电流能够分别达到250mA、100mA、50mA。图1电路中,MAX684在关断模式下,电源 电流降至22μA;RSET=43kΩ时,LED电流为22mA;

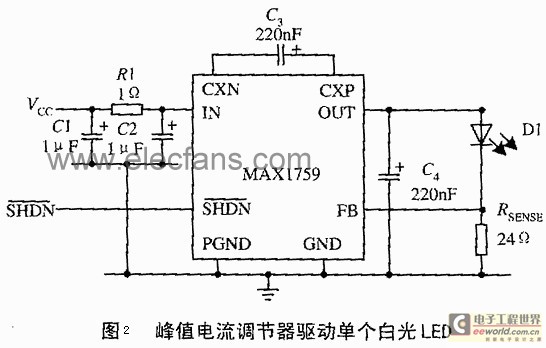

　　图2是利用电荷泵构成LED电流控制电路,反馈调节电压的典型值为1.235V,Ipk=1.235/R SENSE,选用24Ω的检流电阻能够为二极管提供50mA电流。电荷泵工作时,输出电压上升至LED的开启电压,LED开始导通。白光LED的典型正向电压为3.5(1±0.1)V,加上反馈调节电压,MAX1759输出端提供的偏置电压为4.735V。该电路输出电压的纹波 在40mV以内,不会导致LED输出产生明显变化,通常人眼觉察不到。另外,图2电路在关断状态下输入与输出之间没直流通路。
