1、 般选用发电机的输出容量为UPS功率的1.5倍，这样有利于发电机的输出电压和频率的稳定。
2、发电机输出的电压频率和波动的范围不宜超过UPS允许的输入范围。
3、对后备式而言，发电机的波形失真度不宜太大。对于波形失真度过大的发电机，可用以下的方法作出适当的改善：
　　① 在发电机的输出端并联适当的电阻性负载，这样在一定程度上减少波形失真。
　　② 在UPS输出端并联1-8微法（μF）的电容，对发电机输出波进行适当的补偿。
4、建议用户在为UPS选配发电机时，选用本田、雅马哈或凯普品牌。

后备机、高频机和工频机的工作原理？

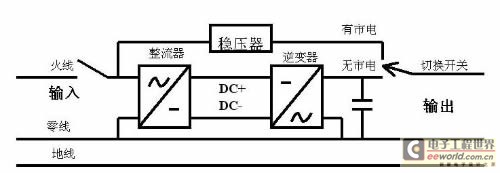

　　第一种为后备式（OFF-LINE）其主要特点为：逆变器有市电时不工作，处于后备状态，所以叫后备式。其工作框图如下：

　　　　
　　平时有市电时，逆变器不工作，市电通过稳压器，进入输出；停电后逆变器工作，切换开关将输出负载由市电切换到逆变器。这种机种体积小，重量轻，价格很低，家庭使用一般都是这一机种，其缺点为：稳压精度不高，可靠性、稳定性均不太好，抗干扰较差，重要场合一般不能选用。

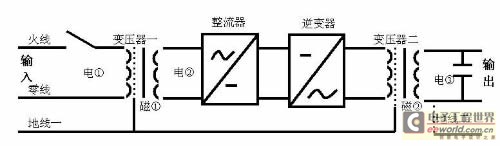

　　第二种为在线式工频机（ON-LINE）：工频机由于有工频（50HZ）变压器，所以叫工频机。工作框图如下：




　　　　

由于其工作原理的本身特点带来以下几个优缺点：
（1）防雷击 由于变压器的隔离作用，输入输出间无电联系，即电1 至 磁1 至 电2 至 磁2 至 电3。本身具有防雷功能。
（2）输入工作电压宽 本厂产品工作电压为140V--285V，并当高于285V，由于磁进入饱和，变压器电2电压不再增高，有效的保护了后面的电路，由于变压器的隔离、缓冲作用也带来了可靠性高、稳定性好等一系列优点。
（3）输入输出间无电联系，联网性能好 如输出二根线，均不接地，即无火线零线之分，也称悬浮供电，接触一根线不触电，提高了安全性；也可将其中一根线如图中虚线接地，称为普通供电（或不悬浮供电），这种方法，零地电压可接近0V，提高了抗干扰能力，提高了网络的传输速度和可靠性。其他优点另见比较表：
（4）由于增加了输入输出变压器，这种机种成本高，重量重，体积也较大。

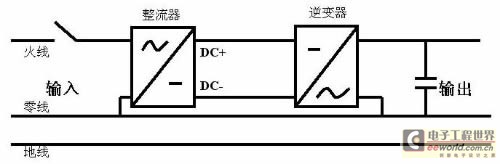

　　第三种为在线式高频机：工作框图如下：（山特等机种为此类机型）

　　　　

　　高频机因为没有工频变压器，体积可以很小，重量可以很轻，成本也很低，但是由于没有工频变压器，所有的电冲击直接由电子线路来承担，其稳定性，可靠性均有下降。
