凌力尔特纤巧和高压的 LDO 具 3uA IQ - 模拟电源 -

凌力尔特公司 (Linear Technology Corporation) 推出高压、微功率、基于 PNP 的 LDO 系列最新成员 LT3008，该器件具有仅为 3uA 的超低静态电流。LT3008 具有高输入电压能力，范围为 2.0V 至 45V，并具有范围为 0.6V 至 36V 的可调输出电压。该 IC 提供高达 20mA 的输出电流，具有仅为 300mV 的对应低压差电压。输出容限在整个电压、负载和温度范围内被严格调节到 ±2% 之内。该器件的超低静态电流和停机电流 (<1uA) 使其非常适合于需要适度输出驱动能力和高输入电压以及超低备用功耗的应用，如远程监视和需要延长工作时间的“保持运作”系统低电流电池供电型存储器。



LT3008 稳压器用小至 2.2uF 的低 ESR、陶瓷输出电容器优化稳定性和瞬态响应。这些纤巧外部电容器无需很多其他稳压器中常见的串联电阻就可使用。内部保护电路包括反向电池保护、反向输出和反向输出至输入保护、电流限制以及热限制。



LT3008EDC 和 LT3008IDC 采用扁平 (0.75mm) 6 引线 DFN (2mm x 2mm) 封装，具有背面散热衬垫，而 LT3008ETS8 和 LT3008ITS8 采用 8 引线 SOT-23 封装，并将 3 个引脚熔合至接地焊盘以提升散热性能。I 级版本提供更宽的保证工作温度范围。以 1,000 片为单位批量购买，两种 E 级封装器件的价格为每片 1.20 美元，而两种 I 级封装器件的价格为每片 1.40 美元。

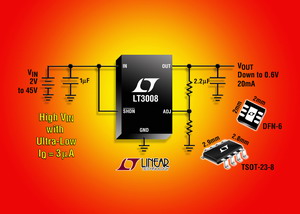

                45V、3uA I_Q、20mA、宽 V_IN 和 V_OUT 范围 LDO



性能概要：LT3008

超低静态电流：3uA (典型值)

V_IN 范围：2.0V 至 45V

可调 V_OUT：0.6V 至 36V

输出容限：在整个电压、负载和温度范围内为 ±2%

低压差电压：在满负载时典型值为 300mV

输出电流：20mA

用低 ESR、陶瓷输出电容器 (最小 2.2uF) 可稳定

停机电流：<1uA

反向电池、反向输出和反向输出至输入保护

热限制和电流限制保护

6 引脚耐热增强型 DFN (2mm x 2mm x 0.75mm) 封装

8 引脚耐热增强型 TSOT-23 封装
