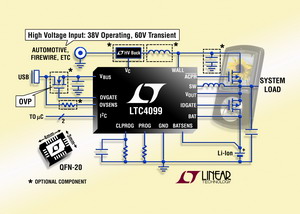

2008 年 12 月 1 日，凌力尔特公司 (Linear Technology Corporation) 推出自主 I²C 控制的高效率电源管理器、理想二极管控制器和锂离子/聚合物电池充电器 LTC4099，该器件用于诸如媒体播放器、数码相机、PDA、PND 和智能电话等由 USB 供电的便携式设备。包括输入电流限制、充电电流、终止电流和浮动电压在内的参数可以通过 I²C 编程。I²C 端口还允许用户回读系统状态信息。LTC4099 的开关电源通路 (PowerPath^TM) 拓扑无缝地管理交流适配器或 USB 端口和该器件的电池之间的电源通路，同时优先向系统负载供电。就汽车、Firewire 或其它高压应用而言，LTC4099 为伴随的凌力尔特开关稳压器提供了电池跟踪 (Bat-Track^TM) 控制功能，从而最大限度地提升了电池充电器的效率，并实现了功耗的最小化。由于伴随的芯片输入电压可高达 38V (60V 瞬态电压)，因此 LTC4099 在 USB 和较高电压电源之间提供了一种无缝切换。

利用一个过压保护 (OVP) 电路，LTC4099 可防止由于在 USB 输入端上意外施加高电压所造成的损坏 —— 针对高达 68V 瞬态电压的保护仅需要借助一种外部 NFET/电阻器组合便可实现。LTC4099 的“即时接通”型操作能确保电源插入时的系统负载电源，甚至在采用一个失效电池的情况下也不例外。即使 LTC4099 的两个输入引脚上功率不充足，其片上理想二极管也保证始终向 V_OUT 提供足够的功率。该器件的理想二极管控制器可用来驱动一个可选 PFET 的栅极，从而将负载和电池之间的阻抗降至 30mΩ 或更低。

LTC4099 的全功能单节锂离子/聚合物电池充电器允许负载电流超过从 USB 端口吸取的电流，同时符合 USB 负载规范。就快速充电而言，该 IC 的开关输入级几乎将从 USB 端口获得的 2.5W 功率全部转换成电流，从而实现用一个 500mA 限制的 USB 端口提供高达 600mA 的充电电流或 700mA 的系统负载电流。在用交流适配器供电时，还提供一个 1.5A 的充电电流。就改进的安全裕度而言，一个集成式过热电池查验电路可选择降低电池电压，以防高电池温度和高电池电压同时出现。此外，该充电器含有热限制、自动再充电、具自动充电终止和固定持续时间安全定时器的独立工作、低压涓流充电、坏电池检测和用于温度合格充电的热敏电阻输入。LTC4099 的附加特点是一个暂停 LDO，这在器件连接到一个暂停的 USB 端口时防止电池泄漏。
