　　在工业控制中,用电设备通常使用三相电源作为工作电源。但工作电源经常会受到各种因素的干扰，从而产生电压波动，造成过、欠电压等状况。如设备或电器长期工作在该环境中，会受到极大程度的损坏。因此，电源保护器要能对过压、欠压进行有效保护；此外，其还应具备相序鉴别保护功能，以确保用电设备能在各种条件下正常安全地运行。

　　保护分析

　　如图1所示，过压最小值与欠压最小值之间通常被称为正常工作电压（也称正常电压工作带）。电器的工作电压在此范围内波动，如达到过压或欠压设定值时，则保护器开始进行保护。

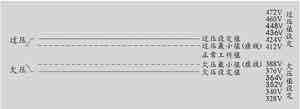

　　图1 过欠压保护参数

　　1过压保护状态

　　① 时序图分析

　　当保护器工作电压处在正常工作带时，工作保护触点吸合。如工作电压值超出过压设定值时，吸合工作触点进入设定的延时保护状态。待延时结束后，工作触点释放，由接通变至断开状态，直至工作电压重新回至正常电压工作带。

　　② 工作原理分析

　　如图2所示，IC1A与IC1B构成过压与欠压保护线路。其中，RP1为过欠压保护基准设定电位器，输入电压经R13分别加至IC1A反相输入②端与IC1B同相输入⑤端。取自RP1电位器的基准电压设定值随保护器⑦端电压变化而变化。如过压时，经RP1加至IC1A反相输入②端与IC1B同相输入端⑤的电压值也随之升高。过压保护设定电位器RP3上的电压由IC4三端稳压输出端经RP3分压（由R7、RP3、R8、RP4、R9构成串联回路）后通过R16加至IC1A③端同相输入端，与IC1A反相输入端电压比较。当V③＞V②时，则IC1A输出端①输出“0”电平，从而使IC2⑥端复位为“0”，IC2输出端⑧处于延时工作状态。

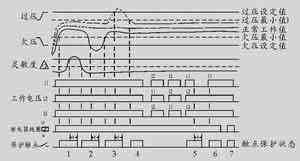

　　图2 工作时序图
