手机电池充电电路

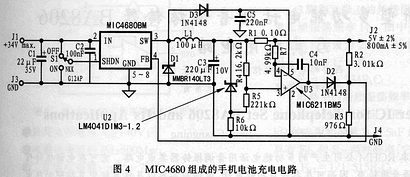

图4所示是由MIC4680组成的手机电池充电电路。图中,FB端的反馈参考电压信号由R2和R3组成的电阻分压网络来提供。当不需要为手机电池充电时,SHDN通过开关S1接至电压输入端IN而使SHDN位于高电平,从而使MIC4680处于关断状态,手机在自带电池的驱动下正常工作。

如果需要为手机电池充电,则可将SHDN端通过S1接至GND端以使其处于低电平,从而将电路开通,在经过进一步的滤波处理后,将在电路的输出端得到5V的输出电压输出。图中使用的放大器为Micrel公司的MIC6211BM5,利用它可以是提高电路的稳定性和工作效率。该电路的输出电流为800mA。如果用MIC6211BM5和一个MOSFET场效应管来进行组合放大,则可将电路的输出电流提高到5A左右。另外,通过调整R2和R3的值还可调整电路的输出电压。
