单电源转换为双电源的电路 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-24

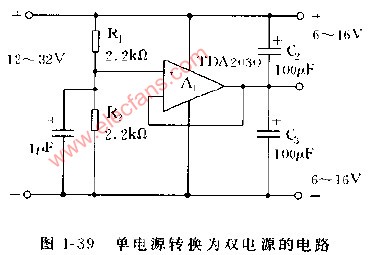

图1-39是采用TDA2030高效率运算放大器电路，利用其互补输出级将单电源转换成双电源的电路，它用于某些小功率电路所需要的双极性电源，电阻中阻值相等的R1.R2形成一个分压器，使上下两部分电压相等，分压器的中点接到运放的同相输入端，运放接成电压跟随器，使同相输入端和输出端电位相等，输出端又是虚地点，它与输入电源的地必须隔离，如果双极性电源直接从R1和R2上取出，则电源内阻大，负载能力差，使用运放后，两组输出电源具有很低的内阻，负载能力较强。
