推挽型与半桥型变换电路

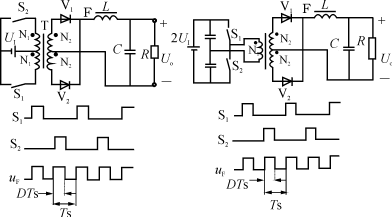

（a）推挽型          (b)半桥型

图 推挽型与半桥型变换电路

推挽型变换器与半桥型变换器是典型的逆变整流型变换器，电路结构和工作波形如图5所示。加在变压器一次绕阻上的电压幅度为输入电压UI，宽度为开关导通时间ton的脉冲波形，变压器二次电压经二极管V1、V2全波整流为直流。图5（a）表示推挽型变换器的电路结构和工作波形，图5(b)表示半桥型变换器的电路结构和工作波形。如只从输出侧滤波器来看，工作原理和降压型变换器完全相同，二次侧滤波电感用于存储能量。如以图中所示的占空比来表示时，电压变换比m与降压型变换器相类似，即 m=D/n

式中n——变压器的匝数比，n=N1/N2；

N1——为一次绕组的匝数；

N2——为二次绕组的匝数。
