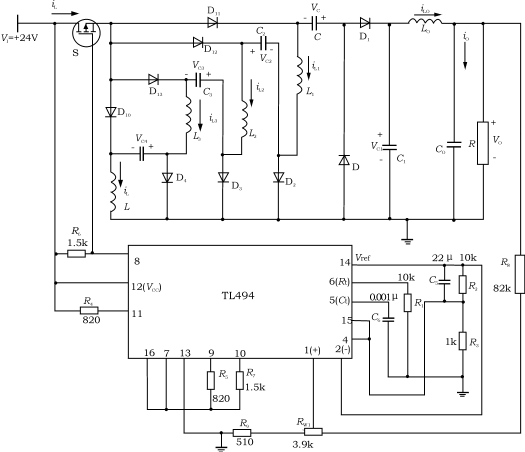

图 高效宽可调高压稳压电源电路图
推荐的高效宽可调高压稳压电源如图所示。简易型正输出罗氏变换器通过PWM集成控制芯片（TL494）闭环后，就能得到这个电源。它的输出电压基本上是纹波非常小的直流电压，并能在很宽范围内调节。输入24V直流电压时，输出直流电压VO值可在98V到847V之间调节。实际测试所得数据证明，其效率可高达95％和源效应比率大约为0.001，负载效应比率大约为0.005。
