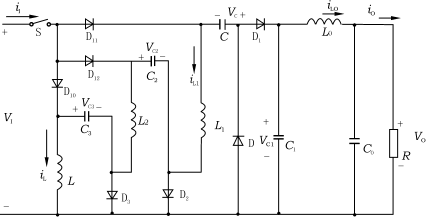

图 罗氏变换器三举电路
在复举电路中多次重复使用（L1－C2－D2）这一部分电路就可以构成多举电路。如图4所示的三举电路。电容C2和C3的作用是把电容C两端的电压VC举高二倍电源电压。电感L1和L2的作用像可折迭梯子（电容C2和C3）的活动接头，在开关关断时把电容电压VC抬高。
