家庭中各个房间的不同位置都分别装有电源插座盒，供各种用电器使用。标称容量为10A、16A，外形如图1所示(图1是配置单个插座的插座盒，常见的还有配置二个或三个插座的插座盒。)用户实际使用时，常常希望有些插座两端的电压可调节，以满足用电器的不同需要，如供台灯或照明灯的调光，电烙铁的调温，风扇的调速等使用。

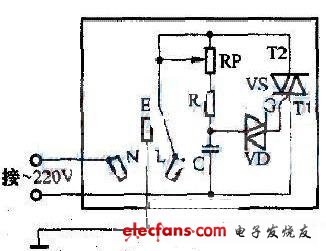

　　为此只需在插座盒的内部接入5只元器件(接法见图2)，即可方便快捷地变为可调压插座。这是一个双向晶闸管调压电路，根据不同的需要，通过调节电位器RP的阻值，改变电容C充电的速度，即改变C上的电压触发双向二极管VD导通的时刻，亦即改变了双向晶闸管VS的导通角，从而改变了插座两端的电压大小。

　　图2中RP选用WTX-K型电位器(470kΩ)，R选用RJ型电阻(1kΩ/0.25W)，C选用CZM型电容器(0.1μF/400V)，Vt3选用2CTS型双向触发二极管，VS选用BTA型塑封双向晶闸管(10A/400V)。

　　安装时先卸下插座盒面盖上的固定螺栓，使面盖和底盒分离，在面盖的适当位置开一小孔把RP固定，并让RP的转轴凸出面盖少许。底盒内容积较大，容纳上述5只元器件绰绰有余。

　　最后将插座盒复原，在RP的转轴上套上旋钮，调节旋钮用电器便可获得所需的不同电压。
