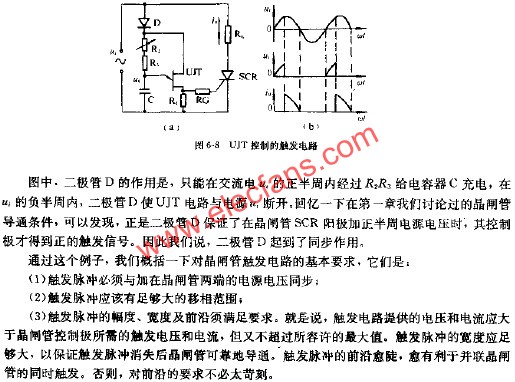

一个简单的电路如图A所示,其中UJT构成自激振荡器,它的输出信号加到晶闸管SCR的控制极.调节电位器R2,可改变电容器C的充电速度,以控制UJT的导通时刻.对SCR来说,就是改变了它的导通时间.从图B可以看出.几乎可在180度范围内改变SCR的导通时间.
