您现在的位置：主页 > 电源 > 电源技术 > 电容放电型激光器电源电路图 - 模拟电源 -

本文所属标签:

电容放电型激光器电源电路图 - 模拟电源 -

来源：网络用户发布，如有版权联系网管删除　2018-09-24　

进入嵌入式论坛与网友讨论>>

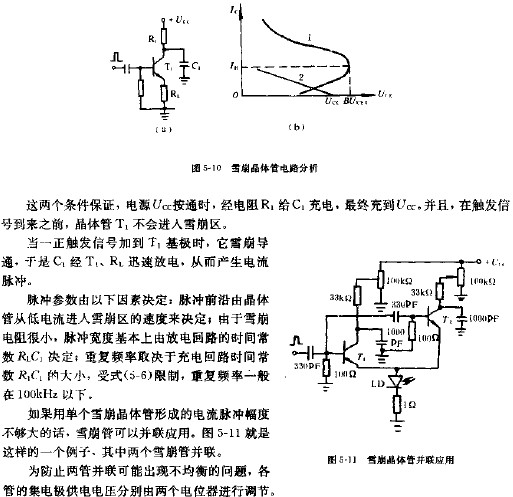

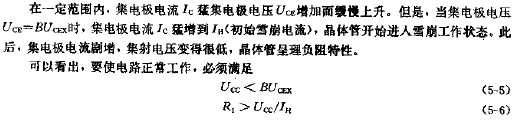

原理电路如图A所示,图中C1为路能电容器,T1为雪崩晶体管,RL为负载,由于RL加在T2发射极,实际工作中相当于在T1基射间加反向偏压的情形.所以我们用图B分析雪崩晶体管的工作状态.
