AR+激光器稳流电路原理电路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-24　
进入嵌入式论坛与网友讨论>>

1 串联稳流电路

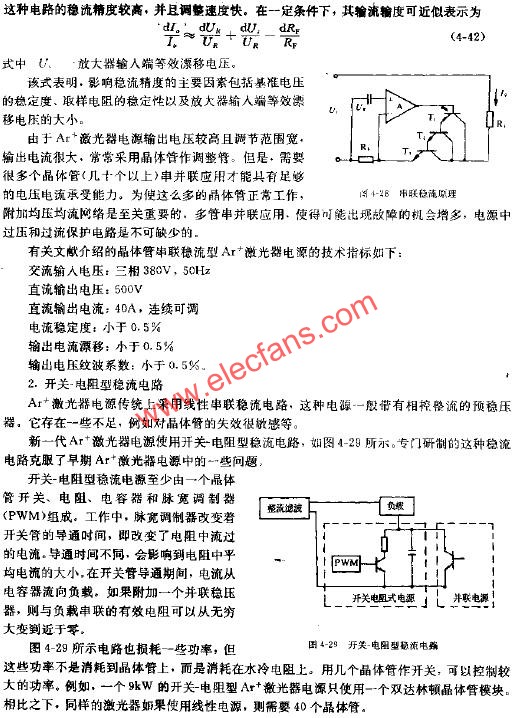

串联称电路如图所示,其中U1是整流滤波器输出电压,RL是负载电阻.

这是一个串联补偿型稳流电路,将负载电流IO在取样电阻RF上产生的压降与基准电压UR比较,其差值经放大器A进行放大后,去控制调整管T1~T3,就能达到稳流目的.
