可控硅驱动电路

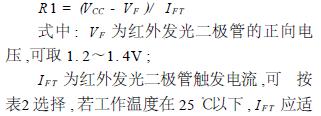

MOC3061在热线开关中的应用电路如图2 所示, 在可控硅驱动中的实际电路如图3 所示。图中R1 为限流电阻,使输入的L ED电流分别为15mA (MOC3061 )、10mA(MOC3062 )、5mA (MOC3063 )即可。R1 可按下式计算:

当增加。
R2 是双向可控硅的门极电阻,当可控硅灵敏度较高时, 门极阻抗也很高, 并上R2 可提高抗干扰能力。
R3 是触发功率双向可控硅的限流电阻,其值由交流电网电压峰值及触发器输出端允许重复冲击电流峰值决定,可按下式选取:

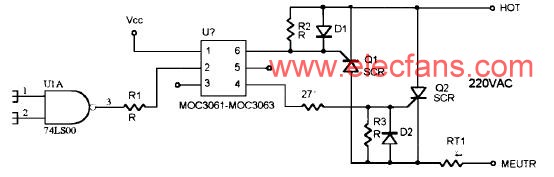

外39Ω 电阻和0. 01μF 电容组成浪涌吸收电路,防止浪涌电压损坏双向可控硅。建议用该电路驱动两个反并联(背对背)的可控硅开关(元件) ,图中稳压管可选用1N4001,电阻R2和R3 可选择300Ω。
