电压型单相半桥式整流电路

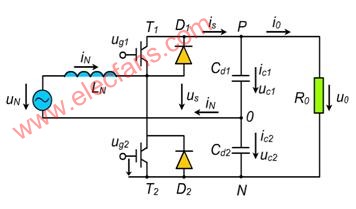

一、主电路的结构
1、倍压电路：如果假定T1/T2始终处于关断状态，则输入电压正半周期间D1/on，电容Cd1上直流电压uc1近似等于输入电源的峰值uNm；同理可知，电容Cd２上直流电压uc2 近似等于输入电源的峰值uNm，所以直流输出电压uo= uc1+ uc2=2 uNm

当T1/T2按一定占空比导通时，电路变为一个Boost变换器，所以uo= uc1+ uc2＞2 uNm

２、控制极脉冲的时续：
电路采用SPWM控制方式，主电路中上下桥臂两个IGBT的栅极ug1和ug2的相位互补，其重复频率fc和占空比D取决于载波uc和正弦调制信号ug的交点。
