零电压开通(ZVS(PWM DC/DC变换器电路图

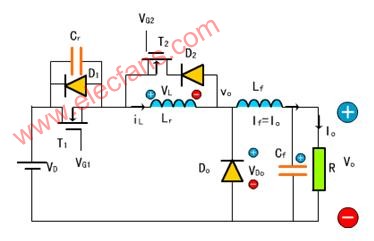

拓扑结构：Buck DC/DC ZVS PWM 变换器。主开关T1（包含反并联二极管D1），辅助二极管T2（D2是T2的串联二极管）。

假设：二极管开关管均为理想器件；电感、电容均为理想元件；Lf足够大，Lf>>Lr,这样在一个开关周期中，输出电压为Vo不变，If保持为Io不变，这样Lf和Cf以及负载电阻可以看成一个电流为Io的恒流源。

开关状态：在一个开关周期Ts中，变换器有五种开关状态，每种开关状态对应一个等效电路。

 工作原理:
关断T2后引发LrCr谐振，使主开关管T1的电压vT=0。再对T1施加驱动信号实现T1的零电压开通。

开关状态1：t0

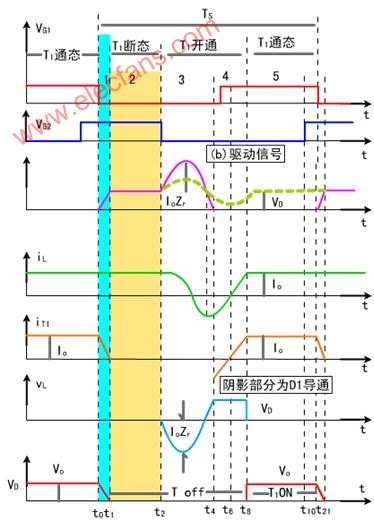

电压，电流波形图
