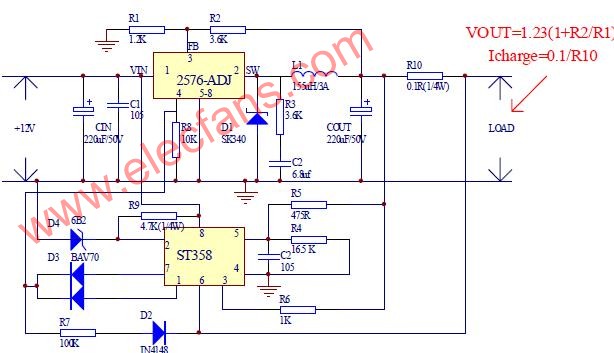

用lm2576+lm358+稳压管的方案电路原理图

优点：(1) 由于2576 内置过流保护、过温度保护等安全措施，结合358（双运放）
来实现输出恒压CV，恒流CC，过压保护OVP 等功能；实现了可靠、安全、完善的锂电池充电方案；
(2) 由于2576 为固定52K PWM 变换器，使得车充的EMI 设计相对容易；
(3) 由于2576 和lm358 均为40V 高压双极工艺制造，更加“皮实”；
(4) 这种方案常用在0.8A ~ 1.5A 左右的车充中；
缺点：(1) 系统相对复杂，成本较高；
(2) 恒流CC 和过压保护OVP 是通过358 的输出去控制2576 的EN 来实
现的，因此充电电流有比较大的纹波，CC 和OVP 的响应速度也不够快（是通过切换2576 是否工作来实现的）；
