xtr101热电偶 电路图

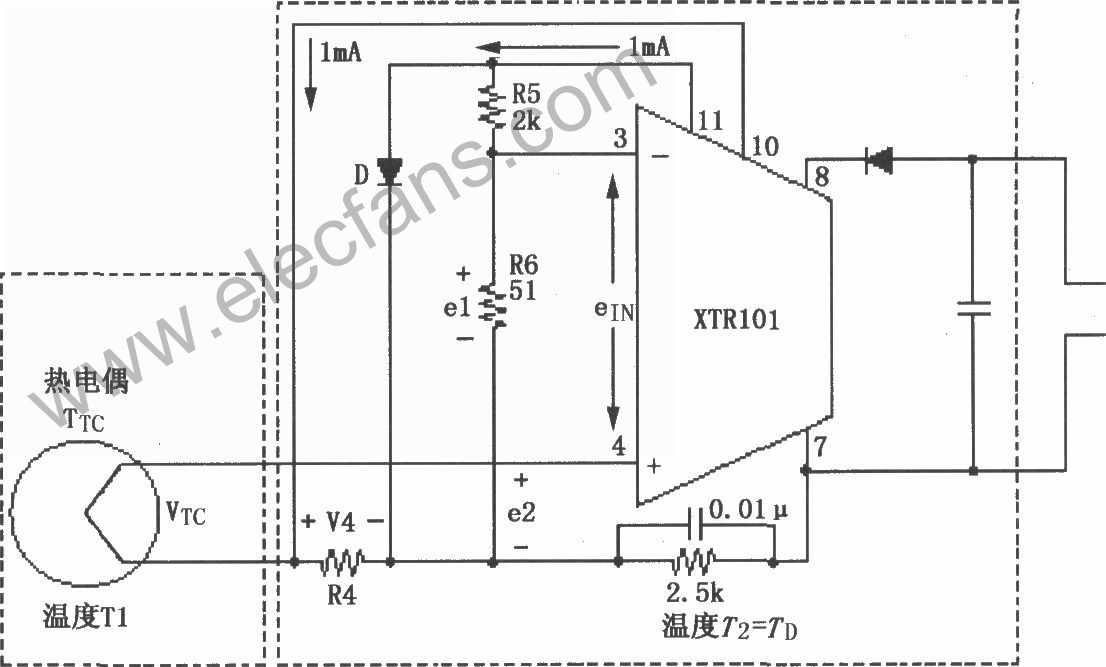

如图所示为具有两个温度区域和二极管冷端补偿的热电偶输入电路。该电路采用J型热电偶作为温度传感器，半导体二极管D作为冷端温度补偿形成测量的相对0oC，测量温度，T1范围为0～1000oC。温度T2等于半导体二极管D的温度TD。当测量温度在0～1000oC变化时，J型热电偶将有58mV的变化。在环境温度为+25℃时，典型值为1．28mV。对应0oC的传输电流为4mA，对应+1000oC的传输电流为20mA。
