调输出稳压电路的稳压原理

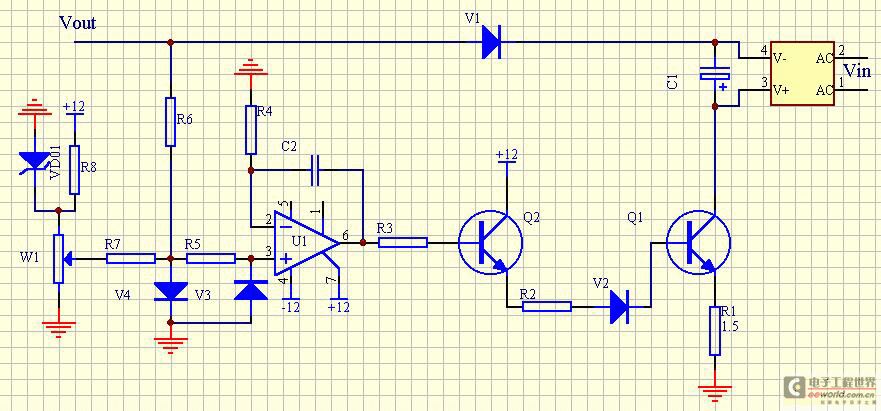

VD01起稳压作用，为W1提供一固定电位，调节可调电阻W1，可改变R7靠W1一端的电位，从而改变U1+的电位，对于图中，V4我认为起钳位在0.7V的作用，估计有保护作用，也就是调节可调电阻W1，R7另一端的电位，即V4的正端不会超过0.7V（可保证U1比较放大后Q2 B极电压不会太大，最大只要0.7V就够了），R6起反馈稳压作用，R5为限流电阻，V3起保护作用（如电压太高，可击穿保护）。所以如V4+端电压升高，则U1输出端电压增大，Q2导通量加大，R2流过的电流也加大，从而增大了Q1 B 极的导通量，Q1 C极电位对地下降，所以VOUT输出对地电位绝对值增大，我认为可调节电位器，通过测量个节点的电位变化，进行推敲，从而获得原理方面的信息！对于如何修改，在原有电路基础上改可能会比较麻烦，桥堆输出得调换极性，V1极性调换，三极管用PNP，U1输入端得变相输入，改其—端作为反馈变化端，其+端作为固定比较端，V3和V4对换，同时W1一端的电压得改为负压，进行调试，对于其他电阻，可调试再确定！
