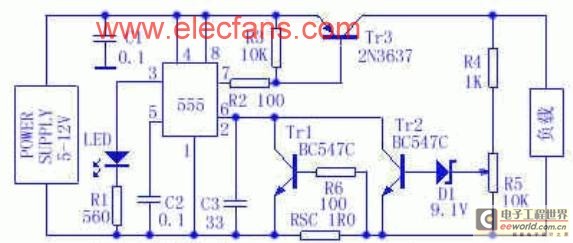

当电源供给电压或负载吸取的电流太大时，下图电路可断开负载给出故障指示。

正常工作时，Tr1和Tr2均截止，555复位，555中的放电晶体管导通，它从Tr3基极吸取电流，使Tr3处开饱和，电源5～12V便直接送主负载。当负载吸取电流超过规定值时，Rsc上压降增加，使Tr1导通，555被触发，于是内部放电晶体管截止，跟着Tr3也截止，将电源与负载隔离，这时555处于单稳状态，单稳时间一到，只要负载过流现象不排除，555又重新触发，Tr3继续将负载隔离。

若负载出现过压，则经R4、R5、D1后Tr2导通，也使555触发，Tr3这时也将负载隔离。

对于过流或过压，555③脚均将输出高电位，使LED发光，表示负载处于隔离状态。由于Tr3或者处于饱和，或者处于截止，因此只用一只功率晶体管便可工作。
