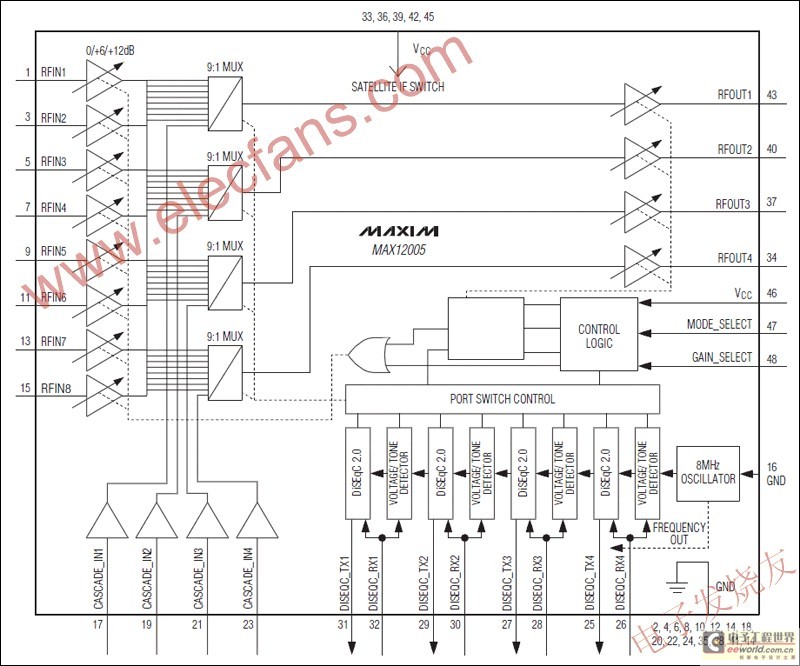

该卫星中频开关IC MAX12005是多用户的普遍支持两个四低噪音区块(LNB的)被转换为矩阵应用而设计的四个卫星接收机。该系统可以很容易地扩展到16个卫星接收如果使用CASCADE选项之一，如果输入和开关集成电路的其它卫星。阿八卫星IF输入至八个卫星接收机的配置也可以通过使用两个IC，增加八个输入分配器。这些分离器的插入损耗可补偿+6 dB或+12 dB输入增益选择。

　　有两种方法来控制开关的功能。每个IC包含四个的DiSEqC2.0解码器和四名候补音/电压解码器。该解码器采用集成的修剪振荡器，简化成任何系统MAX12005实现。有四种操作模式，其中包括LNB的模式(在LNB的使用)，梯级主模式，从级联模式和单一模式。

　　该卫星中频开关，设计了一种先进的SiGe工艺，采用无铅48引脚TQFN表面贴装封装(7mm x 7毫米)。

　　关键特性

　　8输入到4路输出矩阵开关

　　级联可扩展到16个主/从选项输入

　　950MHz的运行到2150MHz

　　大于30dB的隔离开关

　　0 / +6 / +12 dB输入级增益补偿分配器选择插入损耗

　　所有的输入级增益步是共同控制通过模拟选择引脚

　　四个集成的DiSEqC 2.0解码器，集成了振荡器

　　备用音频/电压检测

　　2kV的HBM的ESD保护
