5V/1A的不间断直流稳压电源电路 - 模拟电源 -

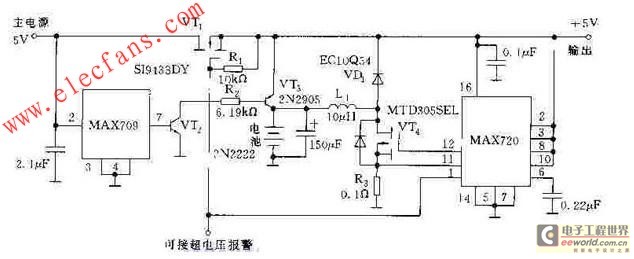

下图是5V/1A的不间断直流稳压电源电路。当5V主电源掉电后，电路仍能在80分钟内提供5V/1A电源。MAX709为监控电路，其2脚对主电源时行监视，7脚输出为高电平时，晶体管VT，处于导通状态，使得DC/DC转换器MAX720处于关断模式，并接通VT1和VT3向电池充电。当主电源电压降到MAX709的复位阈值电平（典型值勤4.65V）时，7脚输出低电平VT2和VT3截止，MAX720处于工作模式，不间断电源的输出重新提高到5V。当主电源继续降到阈值电平以下时，7脚保持200ms的低电平，而不管此时的主电源是否恢复到阈值电平以上，这样保证了断电切换过程的完成。当主电源掉电后，电池仍能维持MAX720的正常5V输出。VT1为P沟道MOSFET在，1A时电压降仅为60mV，电池为镍氢电池，充电电流为230mA。VT3应选β值为100~300的晶体管。
