Linear新的单/双通道ADC可工作在+125oC - 模拟电源 -

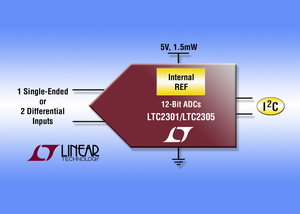

2008 年 9 月 8 日，凌力尔特公司Linear Technology Corporation推出一对单通道/双通道 12 位模数转换器ADCLTC2301/LTC2305，这些器件通过一个 I²C 兼容两线接口通信，在 1ksps 输出速率时仅消耗 1.5mW 功率。LTC2301 采用引脚兼容的 4mm x 3mm DFN 和 MSOP 封装，测量单个差分输入，而 LTC2305 把两个单端输入数字化。这两款 ADC 采用 MSOP 封装时，在 -40°C 至 +125°C 的汽车/H 级温度范围内提供保证的性能规格。LTC2301/LTC2305 非常适合于汽车检测、电源和温度测量、以及需要 I²C 通信的空间受限设计。

这些 ADC 再加以之前推出的 8 通道 LTC2309可提供一个完整的软件兼容 1/2/8 通道 12 位 I²C 逐次逼近型寄存器SARADC 系列，该系列器件用单 5V 电源工作。所有这 3 款 ADC 都提供一个内部基准和一种将功耗降至 35uW 的低功率停机模式。

LTC2301/LTC2305 实现了卓越的 DC 性能规格，包括 ±1LSB INL 和 DNL、±2mV最大值 零标度误差和 ±1LSB最大值 满标度误差。LTC2301/LTC2305 把AC 输入信号数字化时表现也很突出，在 1kHz 时实现了 73dB SINAD 和 –88dB THD。

LTC2301/LTC2305 能进行高达 400kHz 的 I²C 数据传送，允许高达 14ksps 的采样速率。数据可以通过 3V 或 5V 逻辑传送。这些 ADC 包括两个可连接到低、高或置于浮动状态的地址选择引脚，允许选择 9 个独立 I²C 地址中的任何一个。这非常适合于需要测量多个通道的应用，因为设计师可以非常容易地用一个以上的 LTC2301/LTC2305 ADC 并联来通信。

12 位 I²C ADC 系列

器件型号	LTC2301	LTC2305	LTC2309
输入通道	1	2	8



12 位、I²C、单通道/双通道 SAR ADC

性能概要：LTC2301/LTC2305

12 位分辨率

I²C 兼容两线接口

引脚兼容 MSOP 和 4mm x 3mm DFN 封装

单个差分输入LTC2301

两个单端输入LTC2305

1.3us 快速转换时间

14ksps 采样速率

低功耗

1ksps 时为 1.5mW，休眠模式时为 35uW

用 5V 模拟电源工作，3V 或 5V 数据传送

内部基准，内部转换时钟

1kHz 时具 73dB SINAD

两个 3 态地址选择引脚允许 9 个独立地址
