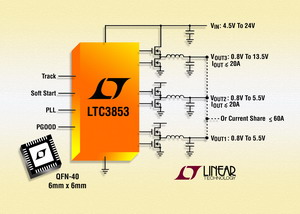

2008 年 9 月 10 日 ， 凌力尔特公司Linear Technology Corporation推出高效率、三路输出同步降压型开关稳压控制器 LTC3853，该器件具有为预偏置负载安全供电的一致或比例跟踪。其 4.5V 至 24V最大值为 28V的输入范围促成包括大多数中间总线电压在内的众多应用。强大的片上栅极驱动器为所有 N 沟道 MOSFET 级供电，而且在输出电压为 0.8V 至 13.5V 时，每相可产生高达 20A 的输出电流。应用包括数据通信、电信、机顶盒、基站和多功能打印机中的负载点调节，在这些应用中，多个电压轨必须在小解决方案尺寸和低热耗散的情况下提供大功率。

恒定频率电流模式架构允许 250kHz 至 750kHz 的可选固定或可锁相PLL频率。通过使三路异相120°运作能可最大限度地降低功率损失和电源噪声。LTC3853 还可以用在 2+1 配置中，输出级 1 和 2 相位相差 180^o。OPTI-LOOP 补偿允许宽输出电容和 ESR 值范围，包括所有陶瓷输入和输出电容器。输出电流检测通过测量输出电感器DCR上的压降或通过使用一个可选的检测电阻来实现。电流折返在短路和过载情况下限制 MOSFET 的热耗散。此外，LTC3853 具有可调软启动以控制接通时间。可选突发模式Burst Mode工作、脉冲跳跃或连续电感器电流模式是受用户控制的，以优化轻负载效率与输出纹波的关系。LTC3853 具有一个精确的 0.8V 基准，在 -40°C 至 125°C 的工作温度范围内准确度为 ±1%。LTC3853 具有高达 98% 的占空比和一个非常低的压降，对于延长电池供电型应用的工作时间而言，这是一个有用的特点。LTC3853 采用耐热增强型 6mm x 6mm QFN-40 封装。

三路输出降压型 DC/DC 控制器

性能概要：LTC3853
