凌力尔特隔离型单片反激式转换器无需光耦合 - 模拟电源 -

2008 年 11 月 11 日凌力尔特公司 (Linear Technology Corporation) 推出具有一个集成式 1.25A NPN 电源开关的隔离型单片反激式开关稳压器 LT3573。该器件极大地简化了反激式转换器的设计，因为它不需要第三个绕组或光耦合器，并且可以直接从主端反激波形检测输出电压。LT3573 在输出功率值高达 7W 时于 3V 至 40V 的输入电压范围内工作，可用于需要隔离式电源的众多工业、医疗、数据通信和汽车应用，包括海洋电子产品、低功率 PoE 和 VoIP 电话接口。

LT3573 工作于边界模式，这是一种可变频率电流模式开关方案，从而在典型应用中于宽输入电压范围和输出负载电流内实现了 ±3% 的总稳定带宽。与对等的连续传导模式设计相比，边界模式工作还允许使用较小的变压器。输出电压非常容易用两个外部电阻设置。

LT3573 的其它特点包括一个用来为第三个绕组供电的片上 LDO、可编程软启动、欠压闭锁、可调电流限制和输出电压温度补偿。

LT3573 采用小型耐热增强型 MSOP-16 封装，在 -40°C 至 125°C 的扩展和工业工作结温范围内运作。

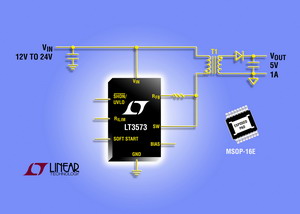

                                     隔离型单片反激式转换器

性能概要：LT3573
