触摸式延时开关制作附PCB原图
　　本触摸式延时开关使用时，只要用手指摸一下触摸电极，灯就点亮，延时1分钟左右后会自动熄灭。可以直接取代普通开关，不必改室内布线。
　　工作原理

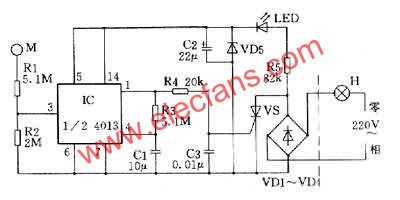

　　触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。VD1～VD4、VS组成开关的主回路，IC组成开关控制回路。平时，VS处于关断状态，灯不亮。VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。此时LED发光，指示开关位置，便于夜间寻找开关。
　　IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。

本文引用地址: http://www.21ic.com/app/eda/201009/66650.htm

　　元器件选择
　　IC采用CMOS数字集成电路CD4013，它为双D触发器，本电路里只使用它的一半，另一个D触发器悬空。VS用2N6565、MCR100-8等小型塑封单向晶闸管，可控制100W以下任何照明电路。VD1～VD4为1N4004～1N4007型整流二极管。LED可用普通红色发光二极管，电阻均为RTX型1/8W碳膜电阻器。C1、C2用CD11-16V型电解电容器，C3为瓷片电容器。
　　制作与使用

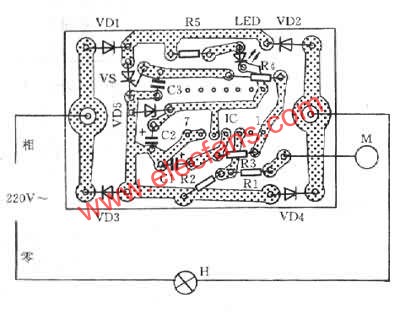

　　印刷电路参考下图，触摸片采用马口铁制作，并焊接一只2MΩ1/8W电阻，再引线到电路。开关的延时时间主要由R3、C1数值决定，图示数据约1分钟左右。若增大或缩短延时时间，可以增大或减小R3及C1数值。
