FPGA器件配置流程 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-07

[导读]Xilinx的FPGA器件配置流程共有4个阶段,每个阶段分别执行不同的命令和操作。这4个阶段分别为配置存储器清除、初始化、装入配置数据和启动器件,下面以Spartan-3的加载为例说明这个过程。
(1)配置存储器清除阶段(如图

Xilinx的FPGA器件配置流程共有4个阶段,每个阶段分别执行不同的命令和操作。这4个阶段分别为配置存储器清除、初始化、装入配置数据和启动器件,下面以Spartan-3的加载为例说明这个过程。

(1)配置存储器清除阶段(如图1所示)

在该流程中,检测VCCINT是否大于1V,辅助电源rCCAUX是否大于2V,BANK4(VCCO_4)的电源电压是否大于1V。所有的非配置引脚,即用户输入/输出引脚被上拉(与HSWAP_EN的状态有关),INIT_B初始化状态信号,DONE将信号置为低(Low)清除FPGA内部的存储器。检测PROG_B引脚是否由低电平变成高电平,若为高电平,再清除一次存储器并进入下一阶段。

(2)初始化阶段(如图2所示)

在该阶段中首先释放INIT_B信号脚,如果外部仍然将该脚置低,将进入延迟和循环测试,直到INIT_B信号脚为高时止。根据设置的模式,采样模式设置引脚进入不同的配置状态。这些工作完成后,进入下一阶段。

(3)装入配置数据阶段(如图3所示)

在该阶段装入数据,每个时钟配置一位或一个字节,并进行循环冗余码( CRC)校验。如果出错,将INIT B引脚强行置低,并终止配置流程;如果检测通过,将进入最后一个流程阶段。

(4)启动器件阶段(如图4所示)

启动器件阶段的默认执行顺序为首先释放DONE引脚,利用外部所连接的上拉电阻使该信号呈现高电平:其次使能所有的输入/输出(LO)引脚,即保持设计所定义的信号状态,然后分别释放全局写使能信号(GWE)和全局复位信号(GSR),这些信号的处理顺序可以通过参数设置来改变。这些主作完成之后,器件将进入最后的工作状态。

配置存储器清除阶段流程

图1 配置存储器清除阶段流程

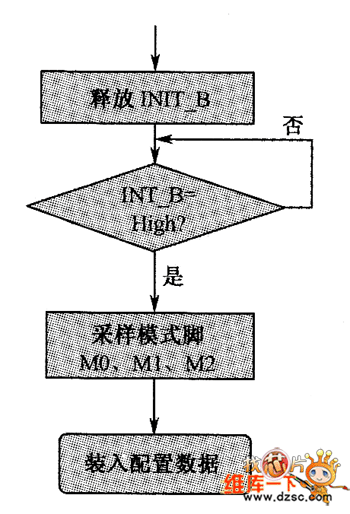

初始化阶段流程

图2 初始化阶段流程

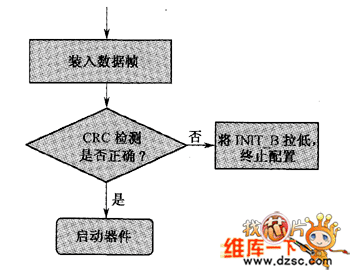

装入配置数据阶段流程

图3 装入配置数据阶段流程

启动器件阶段流程

图4 启动器件阶段流程
