ISE的语言模板 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-07

[导读]ISE的语言模板中提供了系统同步接口的输入偏移约束,它按照不同的设计情形给出了许多例子,目的就是为了提供一些真实的例子教给设计者正确地把该约束与其他相关的约束一起使用。图1所示为—个系统同步接口的输入偏移

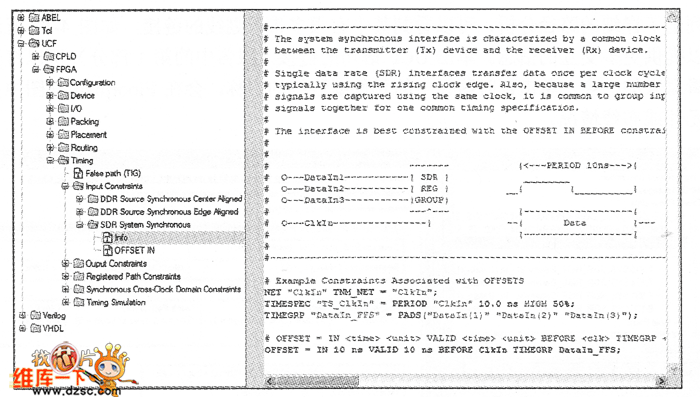

ISE的语言模板中提供了系统同步接口的输入偏移约束,它按照不同的设计情形给出了许多例子,目的就是为了提供一些真实的例子教给设计者正确地把该约束与其他相关的约束一起使用。图1所示为—个系统同步接口的输入偏移约束设计范例,可以看到周期约束和PADGROUP约束也在模板中提供,以便完成输入偏移约束。

ISE工具完成系统同步接口的输入偏移约束设计图


图1 ISE工具完成系统同步接口的输入偏移约束设计

另一个非常重要的接口应用是源同步接口的输入时序分析和约束,如图2所示。

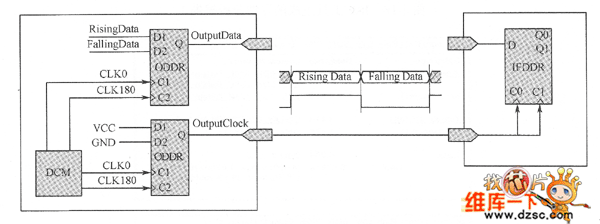

源同步接口的时序输入分析和示意图

图2 源同步接口的时序输入分析和示意

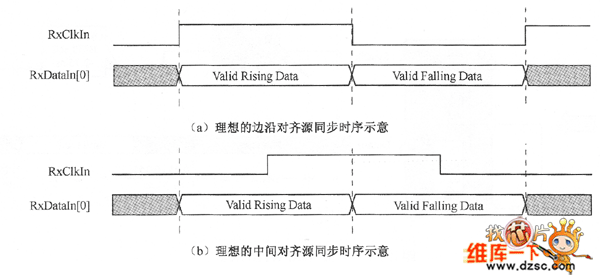

这是一个典型的源同步系统设计范例,系统时钟只在发送器件中使用。源同步系统在发送器件中重新产生了时钟,与数据一起送出。为了尽可能减小时钟与数据的延时偏差,时钟线在板子上的布线与数据线一致。所以最小周期只取决于接受器件和噪声干扰,因此源同步系统可以运行在较高的速度下,典型的应用就是DDR接口。因为时钟是为发送数据重新产生的,所以可能有几种时钟对齐的模式。图3(a)所示是一个理想的边沿对齐的DDR源同步接口。在这种情况下,第1个数据叫做“上升数据”,和时钟上升延是一起开始的;第2个数据叫做“下降数据”,是和时钟下降沿一起开始的。因为数据和时钟沿是对齐的,所以这种接口就叫做“边沿对齐”。因为两个数据在一个时钟周期内发出,所以这种接口叫做“双数据率接口”(DDR)。图3(b)所示是一个理想的中间对齐DDR源同步接口,图中的第1个数据叫做“上升数据”,在时钟上升延时之前就开始了,时钟上升沿正好位于数据中间;第2个数据叫做“下降数据”,在时钟下降沿之前开始,时钟下降沿正好位于数据中间。因为时钟沿在数据中间,所以叫做“中间对齐”。

时钟对齐模式图


图3 时钟对齐模式
