[导读]图1所示为实际的边沿对齐DDR接口，其中考虑了时钟抖动和数据边界。

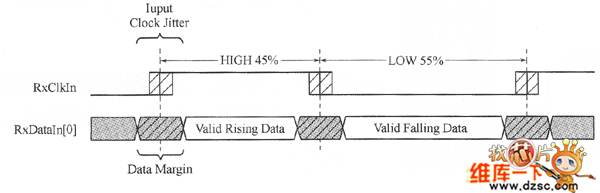

图1 实际的边沿对齐源同步时序
有多种定义输入偏移约束的方式，约束DDR源同步接口的最好的方法是使用RISING和FALLING定义时序组，然后分别对每个
图1所示为实际的边沿对齐DDR接口，其中考虑了时钟抖动和数据边界。
图1 实际的边沿对齐源同步时序
有多种定义输入偏移约束的方式，约束DDR源同步接口的最好的方法是使用RISING和FALLING定义时序组，然后分别对每个组做输入偏移约束。关键字RISING和FALLING用来区分上下沿驱动寄存器，图2给出了一个例子，我们将在后面对其进行约束。

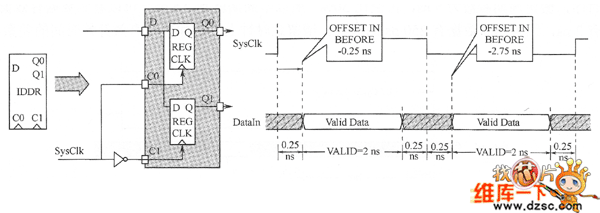

图2 DDR约束和时序示意
约束的第1个步骤是生成RISING和FALLING时序组，如图3所示的灰色部分为生成的RISING组。PJSING和FALLING可以用来定义ISERDES和IDDR。
UCF示例如下：
NET ＂SysClk＂＿TNN ＝ SYSCIJK＿GRP；
TIMEGRP CLK＿RISING ＝ RISING SYSCLK￣GRP；

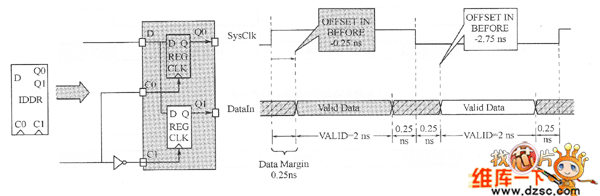

图3 生成RISING组示意

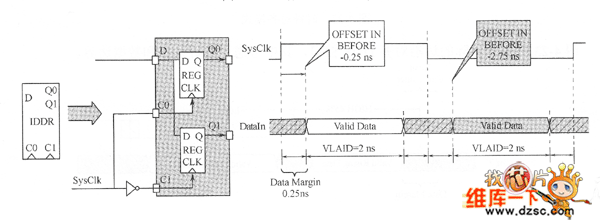

图4 生成FALLING组示意
UCF示例如下：
NET ＂SvsClk＂ TNM ＝ SYSCLK GRP;
TIMEGRP CLK＿PALLING ＝ FALLING SYSCLK＿GRP；
