现在要将demo.pcb 的图形资料，输出 Gerber File。

在工作区按滑鼠右键，系统会弹出下拉式功能表，我们选择[New]

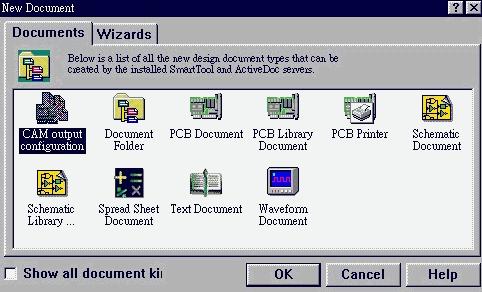

在视窗中，我们选择 [CAM output configuration]

在我们的专案管理器 MyDesign1.ddb 中，会新增一个[CAMManager1.cam]的选项，我们点选并且开放这个图示

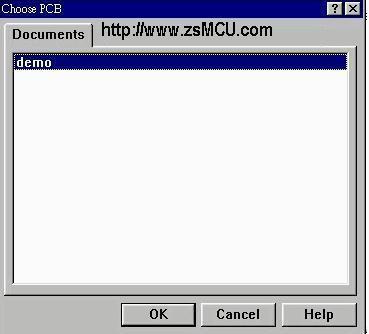

选择我们要输出的LAYOUT档案，在这里是 DEMP.PCB

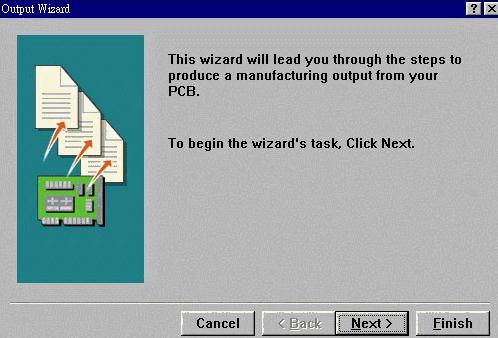

进入 {Output Wizard}视窗，你可以依Wizard的指引，一步一步的设定，输出Gerber File,在这里我们点选 [Finish按钮,离开 {Output Wizard}视窗。

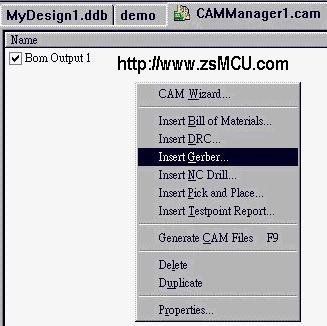

按下滑鼠右键，点选[Insert Gerber]

在[General]的选项中，我们要设定GERBER的格式，我们设定单位为英制（Inches），整数2，小数3

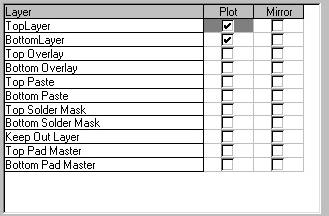

在[Layers]部分，我们设定要输出的图层，在这里选择[TopLayer]及[BottomLayer]

在Apertures,我们勾上 [Embedded apertures(RS274X) ], 输出的GERBER FILE里,内含Aperture的资料

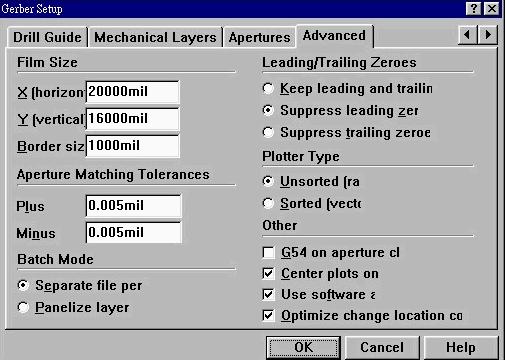

在[Advanced]里面,我们保持默认值。按下[OK],结束GERBER FILE的输出设定视窗。

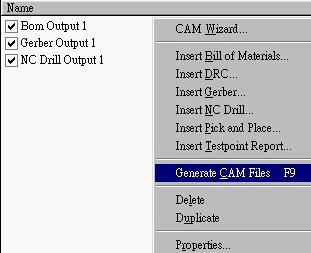

当我们都设定好GERBER的格式后就可以将其输出，按下滑鼠右键，选择Generate CAM Files,程式就会依据我们的设定，输出档案，存在档案夹 CAM for demo 中

打开档案夹 CAM for demo

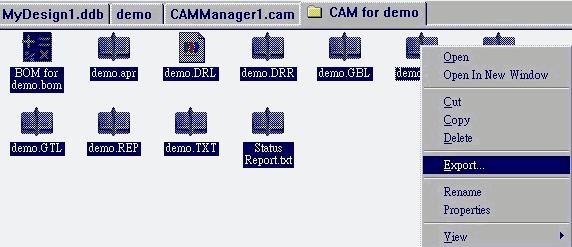

在 CAM for demo的档案夹中，按下滑鼠右键选择[Export]输出

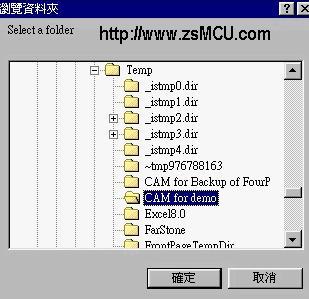

在视窗中，选择你要储存的档案夹位置，按下[确定]即可
