s3c2410大元件的分割和放置 -

在面对s3c2410等大元件的时，由于引脚很多，所以需要在设计原理图之前的库设计中，对它进行分割。

本文引用地址: http://www.21ic.com/app/eda/201205/122425.htm

方法是在项目管理器中选择S3c2410,然后Tools-SplitPart命令，或者点击鼠标右键在菜中选择SplitPart，一定要注意是在元件库上选中元件，不是原理图上的操作。在No.ofSections中输入3，表示要将它分成三个部分。之后保存时提示输入元件名，如果履盖原来的器件时就会提示VCC和GND名称出现多于1次，可以点击Continue忽略提示。

在元件库窗口中点击View-Package可以看到分隔的元件。

重点是到了放置部分了：

1、点击PlacePart

2、在PartList中找到元件

然后注意

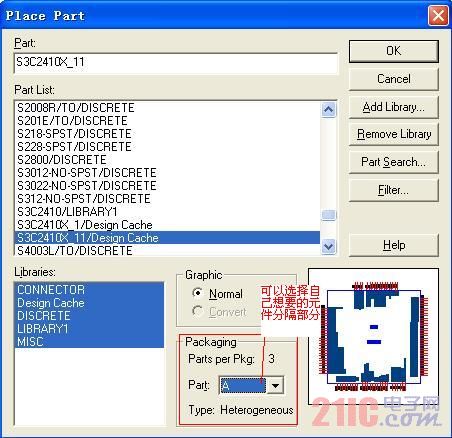

在上面这个图中的Packaging中有个Part:下拉选择框，选择A或者B和C，放置在元理图中想布线页面就可。
