Proteus中示波器使用技巧

本文引用地址: http://www.21ic.com/app/eda/201204/118127.htm

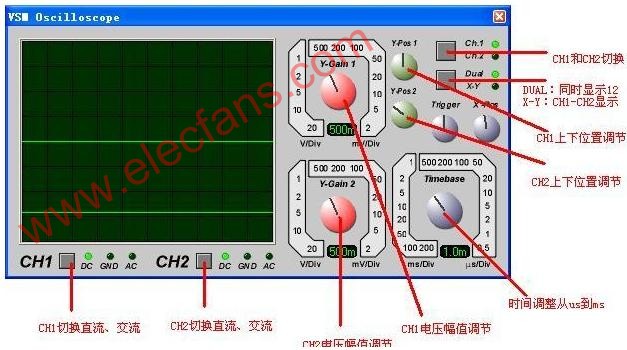

左下角的CH1和CH2按钮可以选择是DC还是AC。

右上角的CH1和CH2按钮是切换两个通道的。

右上角的第二个按扭有三个功能，

1。 两个绿点都没有： 上面的按钮切换CH1和CH2显示。

2。 Dual绿点：同时显示两个通道。（用YPOS1和

YPOS2可以调整波形的上下位置。）

3。 X-Y绿点：CH1-CH2显示，主要方便看差分值。
