Dracula LVS介绍 -

Dracula lvs command file的编写相对于其他几项来说较为容易点，重点部分就是节点信息的传输与器件的识别上。本篇前一部分讲解常用的LVS命令，后一部分是实例分析与具体的编写的技术文档。

本文引用地址: http://www.21ic.com/app/eda/201203/113269.htm

定义器件及器件：

ELEMENT MOS {[type]} layer-a layer-b layer-c {layer-d};;device layer+g+s/d+sub

ELEMENT CAP {[type]} layer-a layer-b layer-c {layer-s}

ELEMENT RES {[type]} layer-a layer-b {layer-d}

ELEMENT BJT {[type]} layer-a layer-b layer-c layer-d {layer-s}

ELEMENT DIO {[type]} layer-a layer-b layer-c {layer-s}

ELEMENT LDD {[type]} layer-a layer-b layer-c layer-d {layer-e}

ELEMENT  PAD {[type]} layer-a layer-b

ELEMENT device layer-a layer-b {layer-c} {layer-d} {layer-e}

这些命令用来组合不同类型的器件，以device layer开始，接着说明器件的terminals，为了识别特殊的器件，还会常用到select 命令，比如lab[r] dio?, cut res等用法。

设定参数：

Parameter res /cap {[type]} value1 {value2}

该命令类似lpe的attribute ，其中cap有value1, value2 以说明面积及边长对电容值的影响。

节点信息传输命令：

Lvs对比主要是节点信息传输的过程，在connect-layer中从下到上说明可用于传导的层次，并且在使用and, not命令时会自动传递信息。使用connect命令来说明层次间的传递。使用stamp命令使用在没有在connect/ connect-layer中说明的层的信息传递。

Connect layer-a layer-b BY cont-layer

Stamp stamped-layer by stamping-layer {output {[option]} c-name l-num {d-num}}

Connect-layer = layer1 layer2 …

实例操作：

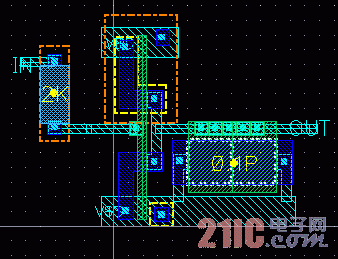

延续上次LPE中的实例，增加了电阻与电容以增加器件的比对，其中lvs_test.cir为spice netlist，lvs_test为layout cell, lvs.com为这次实例所编写的命令文件 。编写的文件中，使用的*.resval, *.capval   及lvschk 选项resval, capval对比电阻、电容的值，增加lvschk[p] 增加电容端点顺序的对比。版图中电阻为nwell电阻加res层进行识别，电容为gate电容加dummy层进行识别。

Lvs_test.cir

*** SPICE file subckt lvs_test ****

.param

.global vss vdd

*.bipolar

*.resval

*.capval



******************************************

******************************************

.subckt inv1   op  ip

mi31 op ip vss vss n l=0.65u w=1.25u

mi32 op ip vdd vdd p l=0.65u w=1.25u

.ends

******************************************

******************************************

.subckt lvs_test out in

r01 in net01 2k $[rs]

x02 out net01 inv1

c03 out vss 0.1p $[cp]

.ends

******************************************

******************************************

以下为lvs command file的具体内容，需要着重注意的是connect, connect-layer及stamp命令，并区分器件层与传输层的关系，也因此可以发现nwell，gate都作了区别。

Lvs.com

;;++++++++++++++++++++++++

;;+  TOOL : dracula 4.8                +

;;+  TITLE:LVS CMD TEST        +

;;+  CELL : LVS_TEST                +

;;+  AUTHOR: NFMAO              +

;;+  DATE : 2005-05-11               +

;;+  FROM: www.chalayout.com   +

;;+++++++++++++++++++++++++

*des

   primary       = lvs_test

   indisk          = ../db/lvs_test.db

   ;outdisk      = test.gds

   printfile       = lvs_test

   system          = gds2

   resolution      = 0.005 mic

   scale           = 0.001 mic

   mode            = exec now

   listerror       = yes

   program-dir     = $drac/

   keepdata        = inquery;yes;smart

   error-path-wid  = 5.0 mic

   check-path      = center-line

   summary-only    = yes

;   cnames-csen     = yes

;  text-pri-only   = yes

   text-level      = 0

   status-command  = "time;du"

   abort-p-g-short = yes;no;all

   power-node      = VDD,vdd

   ground-node     = VSS,vss

   schematic       = loglvs/lvs_test.s

   model           = mos[n],n mos[p],p

*end

*input-layer

   pldd        = 1

   contac     = 3

   mt1         = 4 text 4 texttype 0 attach mt1

   thinox      = 5

   nwell              = 6 text 7 attach rnwel

   res           = 7

   poly         = 8

   dummy    = 16

   substrate   = bulk 99

   connect-layer = psub anwel pdiff ndiff poly mt1

*end

*oper



   not bulk nwell psub



   and poly thinox gate

   and gate dummy cgate

   not gate cgate agate

   and agate pldd  pgate

   not agate pldd  ngate



   not thinox gate diff

   and diff pldd  pdiff

   not diff pdiff ndiff



   ;and contac pdiff pcont

   ;and contac ndiff ncont



   sel nwell cut res rnwel

   not nwell rnwel anwel

   and rnwel res wres

   not rnwel wres wress



   and psub pdiff pcont

   and anwel ndiff ncont



   connect  mt1 poly  by contac

   connect  mt1 pdiff by contac

   connect  mt1 ndiff by contac

   connect  ndiff anwel by ncont

   connect  pdiff psub  by pcont

   stamp wress by ndiff



   element  res[rs] wres wress

   parameter res[rs] 1000

   element  cap[cp] cgate poly ndiff

   parameter cap[cp] 5.5e-15 1.0e-17



   element  mos[n] ngate poly ndiff psub

   element  mos[p] pgate poly pdiff anwel

   lvschk[rsp]  printline=1000 lper=0 wper=0 resval=0 capval=5



*end
