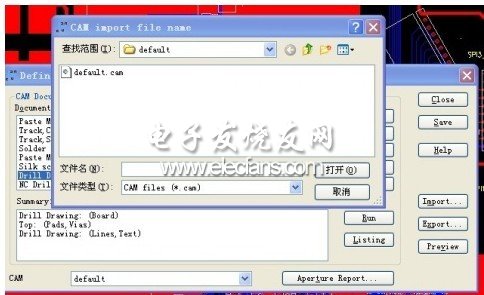

首先导入一个标准的CAM输出文档，由IMPORT输入一个模板，该模板由他人提供，也可自己生成。

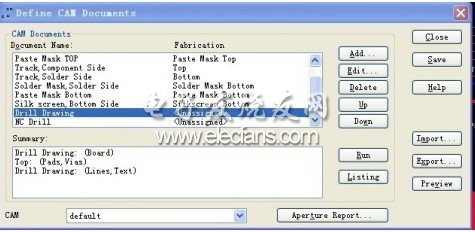

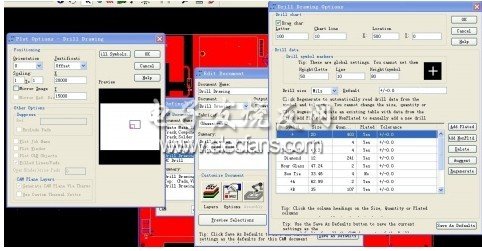

在CAM输出界面，进入DRILL DRWAING，按OPTION，点击右上方DRILL SYMBOLS按钮，进入过孔设置界面，点击REGENERATE按钮，将生成对应本PCB的过孔文件。

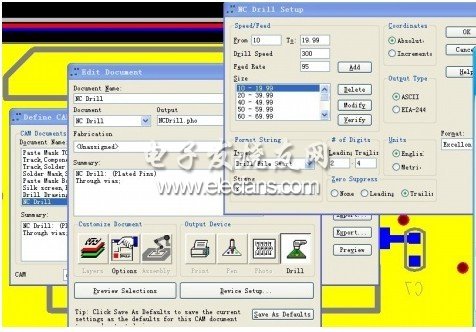

然后在NC DRILL里按DEVICE SETUP按钮，将过孔文件设置为CAM350的标准，将LEADING TRAILING设置为2/4.

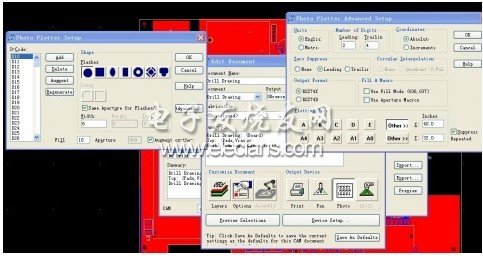

最后要将CAM的输出格式改为RS274X，且更改该窗口上方的number of digits参数为2和4.
