基于PCI接口的IP验证平台 -

该IP核验证平台采用ALTERA Cyclone系列FPGA，型号为EP1C12Q240C8，提供超过30万门系统资源和240k bit的内部高速FIFO， 以及内部两个高速PLL，可以合成10M到200M的系统核心时钟， 还提供36对高速LVDS差分接口，大规模应用经过QUARTUS设计工具优化后可以达到超过100MHz的系统工作频率，满足绝大多数用户的应用，性价比很高。

本文引用地址: http://www.21ic.com/app/eda/201404/274056.htm

IP核验证平台采用6层板PCB设计，使用独立的外部时钟同步芯片，可以为PCI及其它接口提供稳定的零延迟时钟系统电路，满足PCI总线的时钟要求，使验证平台高速，稳定，可靠的工作。

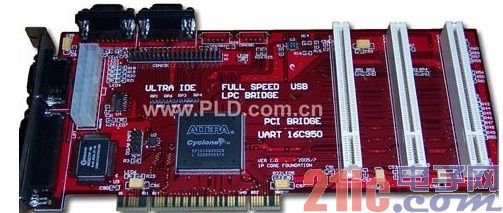

S1500硬件验证板照片

以下为IP核验证平台提供的IP核的详细说明：

功能0 PCI 桥设备

完全VHDL、VERILOG源代码设计提供，无时间限制;

支持PCI总线桥规范1.1协议;

支持PCI总线规范2.3协议;

即插即用，无需驱动，标准PCI桥功能;

支持PCI配置方式0，配置方式1;

支持PCI配置空间，IO空间，内存空间访问;

支持PCI VGA设备和ISA桥功能;

支持PCI中断和4个BUSMASTER(DMA)设备;

支持PCI 延迟传送，RETRY重入功能;

内部PCI读写FIFO各为512字节，4个PCI读写请求队列;

内部集成旋转优先级仲裁结构，公平的PCI主设备优先级设置;

PCI突发方式，133M字节/秒数据峰值传送;

功能1，2 16C950高速串口IP核设计

完全VHDL源代码设计，标准接口模块化设计，可以移植到非

PCI接口应用;

软件兼容16C550串口，提供WINDOWS2000和XP驱动程序和

测试程序;

波特率范围为300至115200，可以扩展至921600;

内部输入输出FIFO各512字节，满足高速大容量串口通讯应用;

232方式全串口应用;

485自动翻转信号输出，控制7LB184自动收发切换;

可以外接光偶隔离;

占用700个宏单元，1万5千门系统设计;

功能3 LPC接口功能

LPC接口IP核通过接口转换，提供对外部LPC控制器的

控制，外部LPC设备芯片为WINBOND W83627/83627HF，提

供两个串口，1个并口，1个软驱接口，1个键盘接口，1个鼠标

接口及硬件电压监控功能。

完全VHDL及VERILOG源代码设计，无时间限制;

INTEL LPC规范1.1协议;

支持IO和中断操作;

完全的LPC START、STOP操作规范;

最小化等待延迟操作;

状态机协议自动恢复;

提供WINDOWS XP和2000驱动(因为系统无法对两个LPC进

行操作，因为端口定义都是一样的，所以采用转换方式操作，避

免冲突);

占用400个宏单元，约1万门系统设计;

功能4 PCI多功能通用主设备

通用32位外部总线接口，24位地址总线接口输出，BUSMASTER

方式数据传送，输入输出FIFO各为1K字节;

可以连接外部IO设备，如A/D，D/A等;

内部提供SDRAM参考设计，可以直接连接外部SDRAM和

FLASH等存储设备;

最大提供64个输入输出GPIO;

AMCC S5933兼容寄存器和BUSMASTER工作方式;

可以为用户定制IO接口连接外部设备;

占用600个宏单元，1万5千门系统设计，外部接口频率最大可

以达到80MHz,连接SDRAM可以达到66MHz工作频率;

LVDS接口设计输出;

功能5 PCI IDE接口

完全VHDL源代码设计，标准模块化设计，可以移植到其他总线接口;

支持ATA-6协议;

标准PCI NATIVE方式PCI IDE接口;

BUSMASTER IDE接口支持;

标准PCI HOST方式，WINDOWS自带驱动;

支持PIO 0，1，2，3和多字DMA 0、1、2方式;

支持UDMA33/66设计;(如果需要，请联系技术支持)

建议使用80针排线，减小干扰;

外部22欧姆终结电阻，减小反射波干扰，匹配阻抗;

内部FIFO输入输出各512字节，可以根据客户需求增加;

2200个宏单元设计，5.5万门系统设计，33.33MHz工作频率;
