MAX16031/MAX16032：基于EEPROM的系统. -

MAX16031/MAX16032可配置EEPROM系统监测器内部集成了10位模/数转换器(ADC)，用于监测复杂系统的电压、温度和电流。EEPROM可配置器件允许用户自行设置工作范围、上限和下限、故障输出以及工作模式，并储存相关数据，从而实现更高的灵活性。

MAX16031可监测多达8路电压、3个温度点(1个内部温度/2个远端温度二极管)以及1路电流；MAX16032可以监测6路电压和2个温度点(1个内部温度/1个远端温度二极管)。所有监测参量都复用输入到ADC，并写入各自对应的寄存器，可通过SMBus?和JTAG接口读取。

测量值与用户设置的上限、下限进行比较。对于电压测量，有两个欠压门限和两个过压门限。对于电流和温度测量，有两个过流门限和两个过热门限。一旦测量结果超出门限范围，将会产生报警信号并通报处理器。对于指定通道，提供独立的过流、过热和欠压/过压指示输出。器件还具有非特定的故障指示输出，为温度、电流或电压故障提供二级监测，也可以用作独立的过压检测输出。

发生严重故障(如系统关断)时，MAX16031/MAX16032自动将内部ADC寄存器的内容复制到非易失EEPROM寄存器，以便以后进行故障诊断时读回。

MAX16031/MAX16032提供辅助GPIO，用于电压排序、辅助故障检测输出、手动复位输入或读/写逻辑。具有独立输出的电流检测放大器在过流状态下可以快速关断。MAX16031/MAX16032采用7mm x 7mm TQFN封装，工作在-40°C至+85°C温度范围。

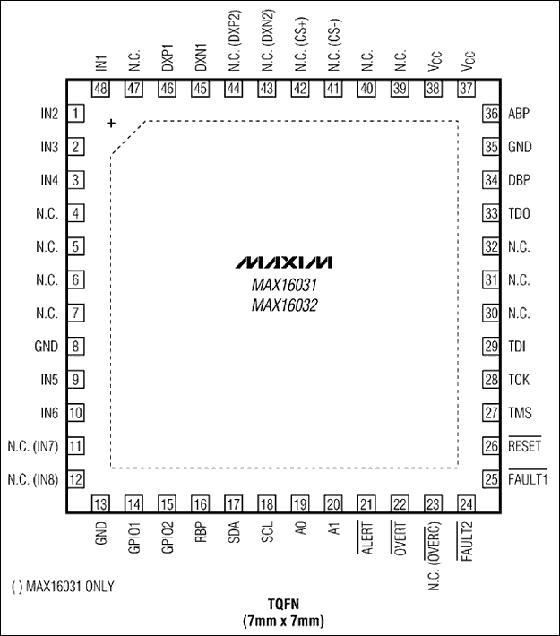

　　引脚配置

关键特性

●供电电压范围为2.85V至14V

●监测多达8路电压(单端输入或伪差分输入)，精度为1%

●EEPROM可配置门限

2个欠压门限和2个过压门限

2个过热门限

2个过流门限

●具有过流输出指示的高边电流检测放大器(仅MAX16031)

●监测多达3个温度点(1个内部温度/2个远端温度点)

●非失易故障寄存器用于存储故障状态，以便随后的系统恢复

●两个辅助可配置故障输出

●两个可配置GPIO

●/效ALERT输出和具有总线超时功能的SMBus/I?C兼容接口

●JTAG接口

●7mm x 7mm，48引脚TQFN封装

　　应用

●网络

●服务器

●存储系统

●电信

●工作站
