EDA中的电路PCB原理图的设计实例 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-05

[导读]利用晶振、电阻、电容、集成芯片74LS04、集成芯片4040等元器件设计一个能产生各种不同频率的方波信号的简易信号源,如图1所示。如图2是简易信号源电路原理图设计中的元件调用及布局、布线示意图;如图3是晶振CRYSTAL

利用晶振、电阻、电容、集成芯片74LS04、集成芯片4040等元器件设计一个能产生各种不同频率的方波信号的简易信号源,如图1所示。如图2是简易信号源电路原理图设计中的元件调用及布局、布线示意图;如图3是晶振CRYSTAL的属性编辑图;如图4是集成芯片4040的属性编辑图;如图5是设计好的简易信号源电路原理图;如表是简易信号源电路原理图设计中元器件的有关重要属性设置值。

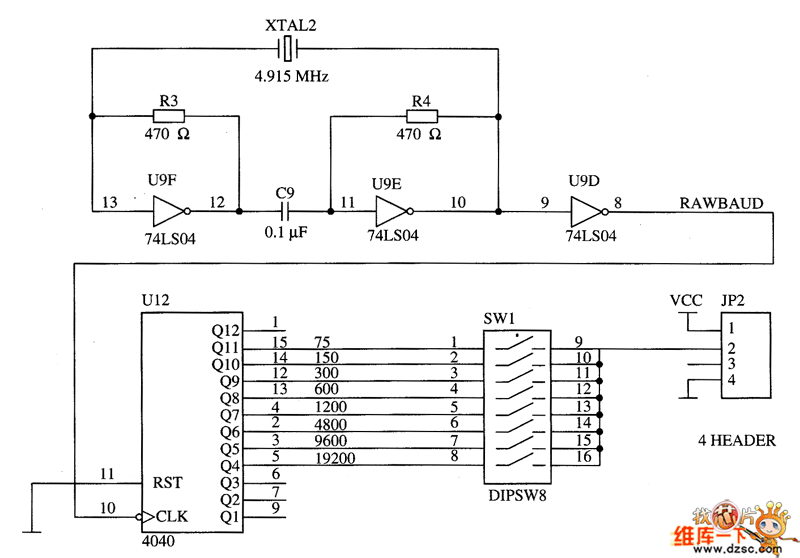

简易信号源的电路原理图

如图1 简易信号源的电路原理图

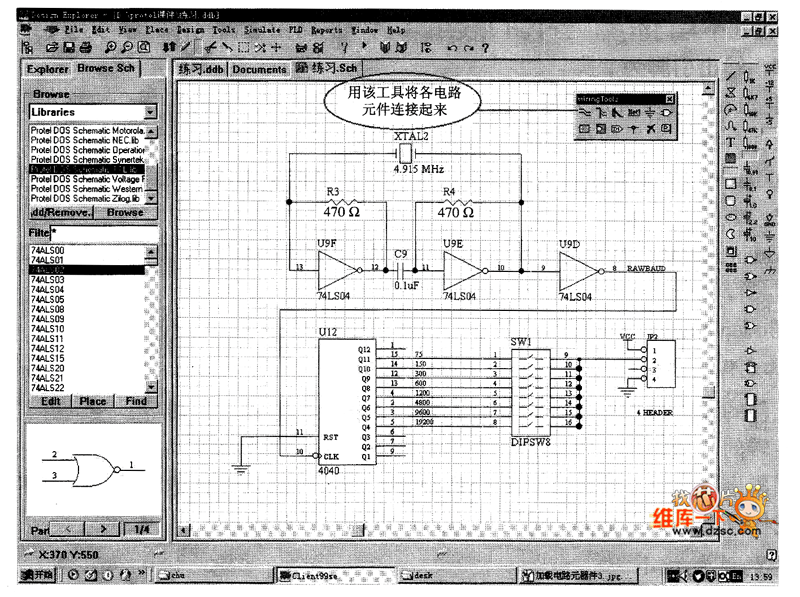

简易信号源电路原理图设计中的元件调用及布局、布线示意图

如图2 简易信号源电路原理图设计中的元件调用及布局、布线示意图

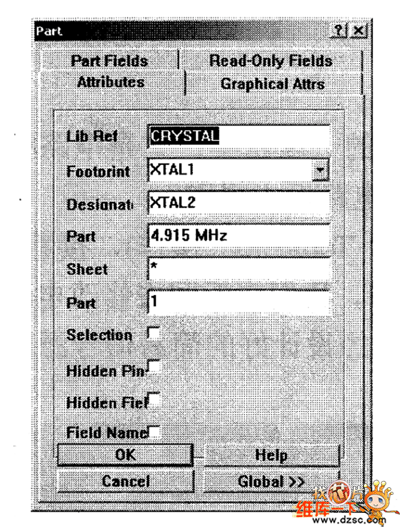

晶振CRYSTAL的属性编辑图

如图3 晶振CRYSTAL的属性编辑图

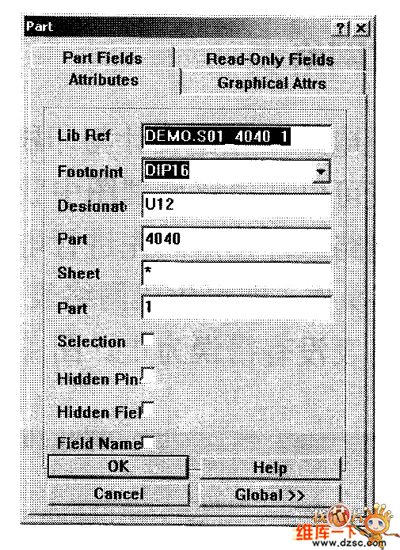

集成芯片4040的属性编辑图

如图4 集成芯片4040的属性编辑图

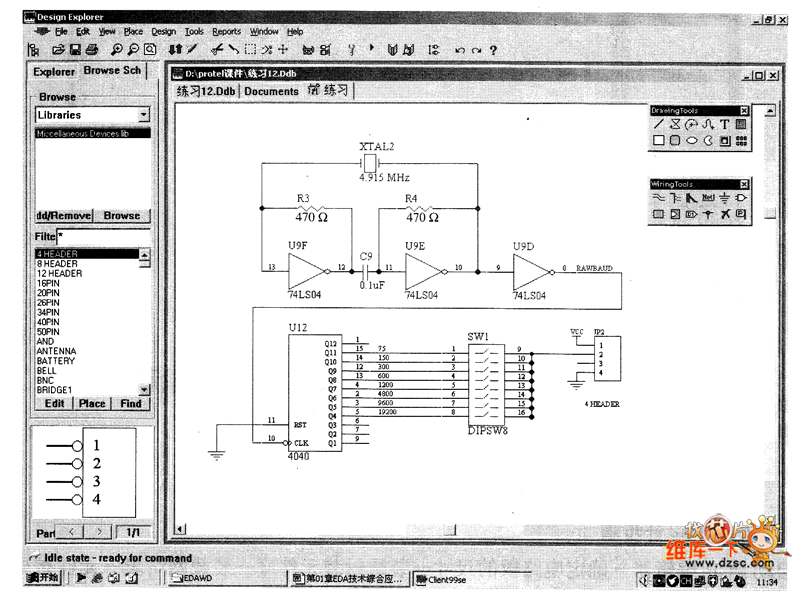

设计好的简易信号源电路原理图

如图5 设计好的简易信号源电路原理图

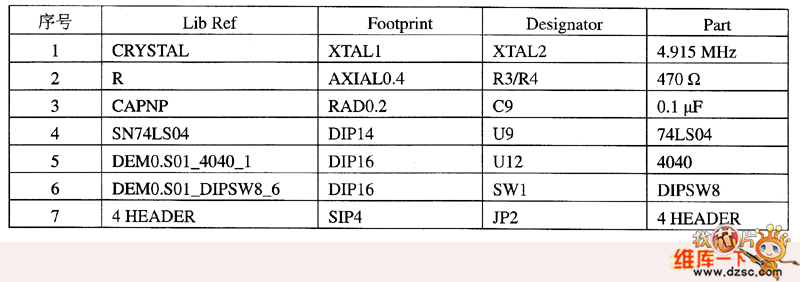

如表 简易信号源电路原理图设计中元器件的有关属性设置值

简易信号源电路原理图设计中元器件的有关属性设置值
