EDA中的电路PCB的制作步骤 -
来源： 网络用户发布，如有版权联系网管删除 2018-08-05
[导读]PCB的制作步骤为：打印菲林（菲林是用于打印PCB图的一种透明纸）→感光板曝光→显影（配置显影液→试板→显影）→腐蚀→打孔→焊接→表面处理，如图所示。

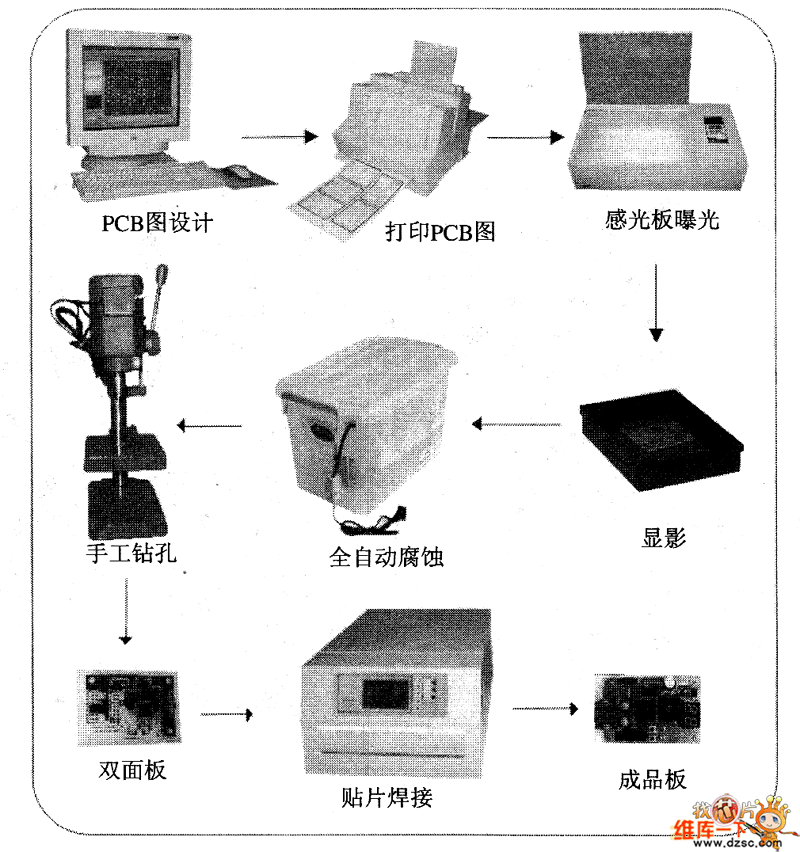

如图 Create－Pcb高精度电路板制作仪制作PCB的流程图来源:
PCB的制作步骤为：打印菲林（菲林是用于打印PCB图的一种透明纸）→感光板曝光→显影（配置显影液→试板→显影）→腐蚀→打孔→焊接→表面处理，如图所示。
如图 Create－Pcb高精度电路板制作仪制作PCB的流程图
