EDA中的多路彩类控制器的系统设计方案 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-05

[导读]根据系统设计要求可知,整个系统共有三个输入信号:控制彩灯节奏快慢的基准时钟信号CLK_IN,系统清零信号CLR,彩灯节奏快慢选择开关CHOSE_KEY;共有16个输出信号LED[150],分别用于控制十六路彩灯。
据此,我们可将整

根据系统设计要求可知,整个系统共有三个输入信号:控制彩灯节奏快慢的基准时钟信号CLK_IN,系统清零信号CLR,彩灯节奏快慢选择开关CHOSE_KEY;共有16个输出信号LED[150],分别用于控制十六路彩灯。

据此,我们可将整个彩灯控制器CDKZQ分为两大部分:时序控制电路SXKZ和显示控制电路XSKZ,整个系统的组成原理图如图所示。

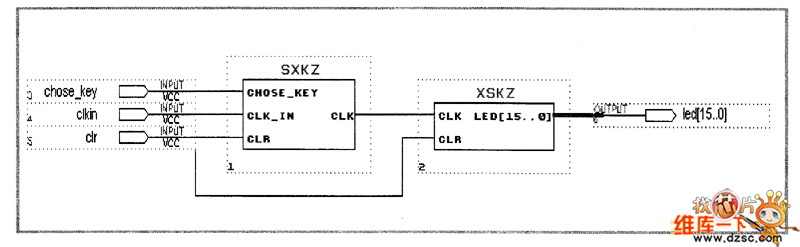

彩灯控制器组成原理图

如图 彩灯控制器组成原理图

系统的工作原理如下:时序控制电路SXKZ根据输入信号CLK_IN,CLR,CHOSE_KEY产生符合一定要求的、供显示控制电路XSKZ使用的控制时钟信号,而显示控制电路XSKZ则根据时序控制电路SXKZ输入的控制时钟信号,输出6种花型循环变化的、控制十六路彩灯工作的控制信号,这些控制信号加上驱动电路一起控制彩灯工作。
